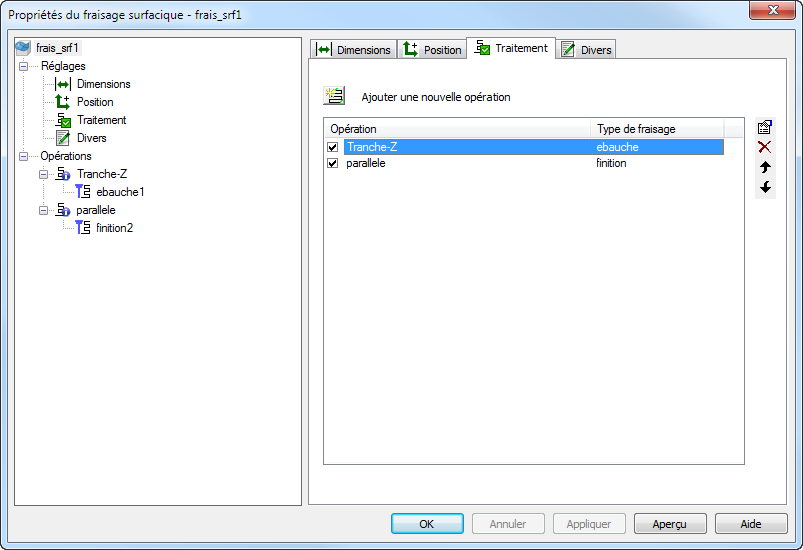

L'onglet Traitement liste les opération qui sont inclues pour le fraisage de la feature dans l'ordre dans lequel elles se produisent. Vous pouvez retirer des opérations en les sélectionnant. Cela vous permet de personnaliser les opérations et d'ensuite les désactiver pour réduire la surcharge à l'écran quand vous travaillez sur les opérations venant après.
Les boutons ont ces fonctions :
Nouvelle opération
Sélectionnez une stratégie d'usinage :
Stratégies de finition
- Parallèle — les parcours d'outils qui sont parallèles aux axes X ou Y.
- Finition tranche-Z — les parcours d'outils qui sont parallèles au plan XY.
- Fraisage isoligne — les parcours d'outils qui suivent les rangées ou les colonnes de surfaces individuelles.
- Spirale 2D — les parcours d'outils qui se déplacent en spirale vers ou depuis le centre de la pièce. L'enchaînement est constant en vue de dessus.
- Spirale 3D — les parcours d'outils qui se déplacent en spirale vers ou depuis le centre de la pièce. L'enchaînement est constant en 3D.
- Fraisage radial — les parcours d'outils qui se déplacent vers l'extérieur radialement depuis le centre de la feature.
- Fraisage par projection de surface — les parcours d'outils qui suivent les rangées ou les colonnes d'une surface de projection qui sont ensuite projetés sur la pièce.
- Entre 2 courbes — les parcours d'outils qui sont créés entrer deux courbes spécifiées.
Stratégies d'ébauche
- Ebauche tranche-Z — les parcours d'outils qui sont parallèles au plan XY.
- Ebauche en tréflage — les parcours d'outils qui retirent de grandes quantités de matière sur un composant par une série de mouvements de plongées verticales.
- Parallèle — les parcours d'outils qui sont parallèles aux axes X ou Y.
Stratégies spécialisées
- Horizontale + Verticale — usine des régions en pente et à plat en utilisant différentes techniques.
- Reprise de coin — Une technique de reprise utilisée pour nettoyer les coins qui sont produits entre des surfaces non-tangentes.
- Reprise bitangente — une seule passe de nettoyage pour les coins.
- Rotatif 4-axes — utilisée en tournage-fraisage pour usiner les surfaces arrondies avec un outil X.
- En roulant — les parcours d'outil sont usinés en utilisant le côté de l'outil. L'outil est en contact permanent avec la surface.
- Découpe 5-axes — les parcours d'outils qui sont le long des arêtes de surfaces. Il y a l'option de couper à l'intérieur ou à l'extérieur des arêtes de la surface.
Pour plus de détails sur ces options, voir Présentation des opérations.
Déplacer l'élément vers le haut change l'ordre des opérations dans la feature de fraisage en déplaçant l'opération sélectionnée d'une place vers le haut de la liste.
Déplacer l'élément vers le bas change l'ordre des opérations dans la feature en déplaçant l'opération sélectionnée d'une place vers le bas de la liste.
Effacer l'élément retire une opération de la feature. Vous pouvez plutôt désactiver une opération en la désélectionnant. La case à cocher, quand cochée, inclut cette opération dans la feature.
