線路圖端子

插入單一和多層端子。

有四種類型的線路圖端子行為可供選取。端子台名稱控制端子行為的類型。

	非智慧端子。這些端子不會在報告中展示。
	帶有端子號的端子，這些端子號與經過或連接到端子的配線號碼相符。
	帶有使用者定義的端子號的端子。
	端子會在配線經過端子時強制產生一個新配線號碼。

有五種主要端子型式：方形、圓形、六角形、菱形和三角形。

插入

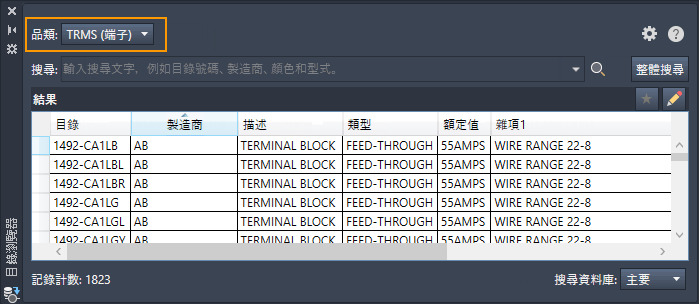

與其他線路圖符號一樣，可從目錄瀏覽器或圖示功能表插入端子。從目錄瀏覽器插入時，請選取「TRMS (端子)」品類。

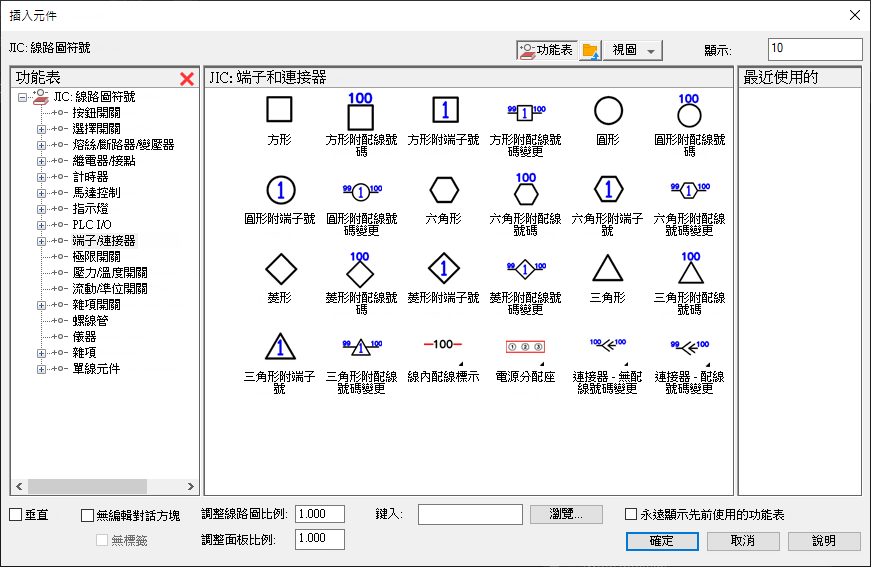

從圖示功能表插入端子時，請確保選取適當的行為類型和端子型式。

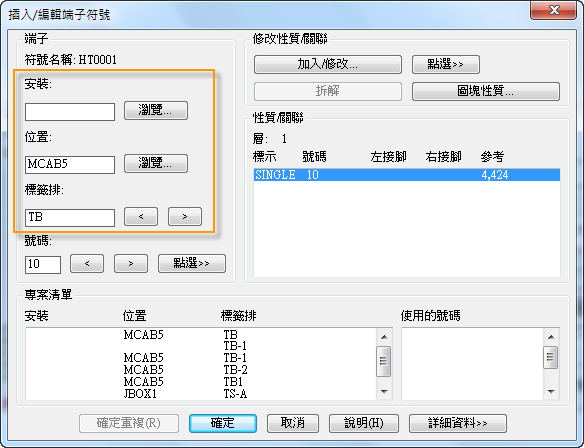

使用「安裝」、「位置」和「標籤排」性質，可將端子一起群組到同一端子排中。

端子台性質

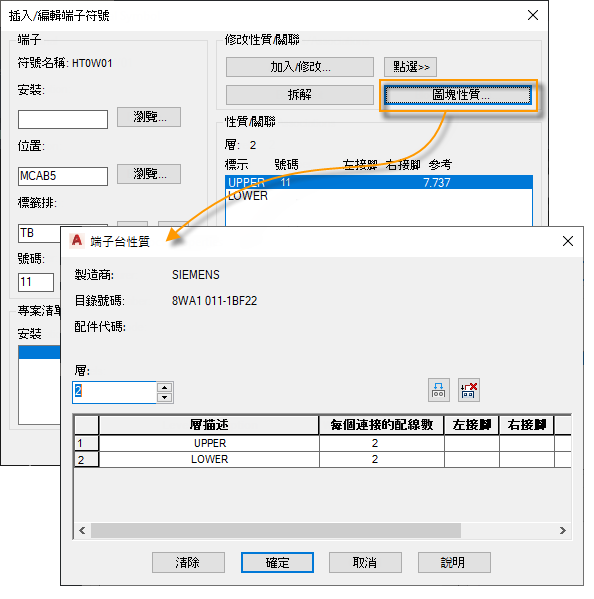

線路圖端子符號可以表示單層端子或多層端子的一層。端子的層數定義為圖塊性質。每一層均包含某些特性，例如標示、每個連接的配線數、左接腳和右接腳。每個線路圖端子符號均包含每一層的所有圖塊性質，以便移除一個端子符號時不會移除圖塊性質。如果修改圖塊性質，則所有端子符號會進行更新。沒有任何層性質的符號會被視為單層端子。端子性質可以是目錄指定的一部分，並在指定目錄時自動套用。

您可以在「插入/編輯端子符號」對話方塊中檢視和編輯端子性質。 查找

如果端子在性質中定義為多層，您可以將線路圖端子關聯在一起，並用每個端子表示一層。如果線路圖端子位於同一圖面中，您可以使用「關聯端子」指令將其關聯。 查找

觀看指令提示，以便將每個端子插入正確的層。

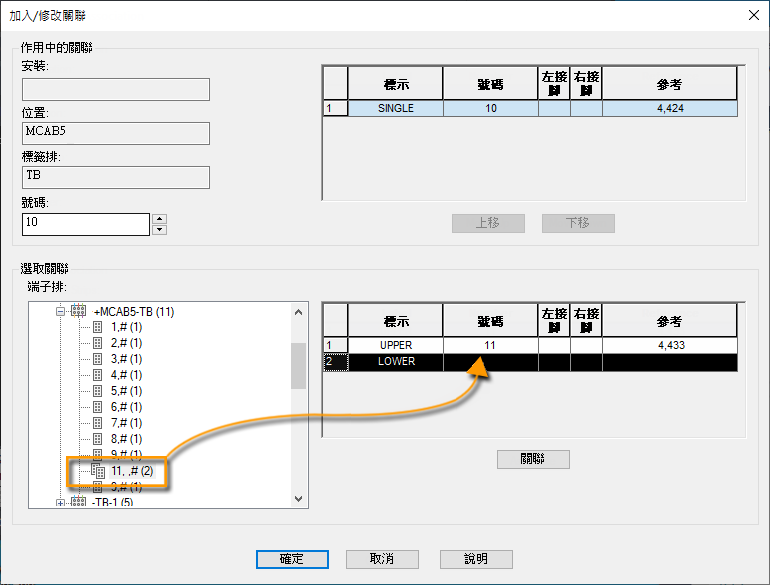

如果端子不在同一圖面中，可編輯您想與其他端子關聯的端子。選取「加入/修改」按鈕可開啟「加入/修改關聯」對話方塊。從該對話方塊中，您可以將端子插入到其他端子上的開放層。

端子排編輯器

使用「端子排編輯器」可管理整個端子排。您可以變更目錄指定、加入跳線、關聯端子、加入備用項和配件、插入面板端子排等等。在後面的〈面板配置〉主題中，您將瞭解如何使用「端子排編輯器」。 查找
