Tento parametr, společně s rozlišením analytického povrchu, obsahuje důležité informace použité algoritmem při vytváření energetického modelu. Rozlišení analytického povrchu v podstatě určuje schopnost algoritmu najít jednotlivé analytické povrchy.
Hodnota parametru nesmí být menší než nejmenší rozměr každého povrchu, který má být zahrnut do energetického modelu. Tento parametr definujte v dialogu Energetická nastavení.
Pro parametr Rozlišení analytického povrchu:
- Výchozí hodnota = 304,8 mm
- Minimální hodnota = 76,2 mm
- Maximální hodnota = 3048 mm

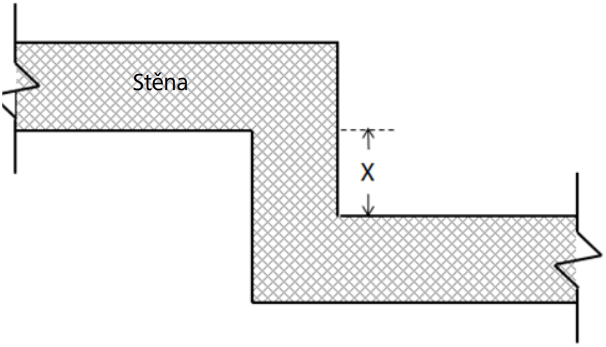

Tato koncepce je znázorněna na následujícím půdorysném pohledu stěny.
Pokud má parametr Rozlišení analytického povrchu hodnotu 12 palců (304,8 mm), potom platí:
- Pokud X < 12 palců (304,8 mm), analytický povrch pro tento řez stěny nebude vytvořen.
- Pokud X > 12 palců a < 24 palců (609,6 mm), analytický povrch pro tento řez stěny může nebo nemusí být vytvořen.
- Pokud X > 24 palců, bude analytický povrch pro tento řez stěny vytvořen.
