V energetickém modelu jsou povrchy cesty přenosu tepla do každého prostoru nebo z něj. Patří mezi ně povrchy mezi vnitřními prostory a vnější prostředí.
K dosažení vyšší přesnosti slouží povrchy hranic prostorů. Pro zjednodušení je však aplikace Revit označuje jako povrchy.
V následujícím obrázku oddělují povrchy 5 prostorů. Mezery označují oddělení mezi povrchy.
Přilehlost a typ povrchu
Přilehlost povrchu a typ povrchu jsou atributy, které určují, jak je každý povrch zpracován během energetické simulace.
Přilehlost povrchů může mít jednu z následujících hodnot:
- Prostor: povrch je připojen k jinému prostoru
- Žádný: povrch je připojen k vnějšímu prostředí
Typ povrchu umožňuje energetické simulaci odlišit povrchy na základě toho, co představují v modelu. Například střechy, vnitřní stěny a vnější stěny mají různé koeficienty proudění.
Některé povrchy jsou v kontaktu s terénem. Některé povrchy jsou průhledné a přenášejí světlo a sluneční záření. Jiné povrchy jsou clony. Během energetické analýzy není simulován žádný přenos tepla pro clony; ty jednoduše blokují přímé sluneční záření od jiných povrchů.
Typ povrchu lze také určit jako vzduch. Tuto hodnotu použijte, pokud je velká místnost uspořádána do více prostorů. Vzduch představuje fiktivní plochu, která dělí místnost na menší prostory.
Geometrie povrchu
V energetickém modelu geometrie povrchu představuje tvar a uspořádání budovy. gbXML může představovat geometrii povrchu 2 způsoby: rovinnou a pravoúhlou.
V obou případech je nutné vyjádřit celkovou plochu a umístění jednotlivých vnějších povrchů vzhledem ke slunci a větru. Tyto informace zajišťují, že energetická simulace dokáže určit míru prostupu tepla přes povrch do prostoru nebo z něj.
- Povrch rovinné geometrie je definován pomocí kartézských souřadnic bodů: řada souřadnic X, Y a Z, které zachycují umístění, tvar a velikost každého rovinného povrchu.
- Povrch pravoúhlé geometrie zachycuje stejné informace (plochu a polohu povrchu vzhledem ke slunci a větru). Jednoduše však používá číselné hodnoty pro výšku, šířku, sklon a orientaci.
| 1. Rovinná geometrie | 2. Pravoúhlá geometrie |
 |
Šířka = 10
Výška = 4 Sklon = 90 stupňů Azimut = 0 stupňů |
Rovinná geometrie se běžně používá, protože představuje skutečný tvar a rozvržení budovy s diskrétními rovinnými povrchy. Pravoúhlá geometrie je více abstraktní, což komplikuje její vizuální ověření, a nelze zohlednit například clonění z jiných povrchů.
Povrch rovinné geometrie je nejběžnější typ použitý pro energetickou simulaci celé budovy.
Přesnost prostoru a povrchu

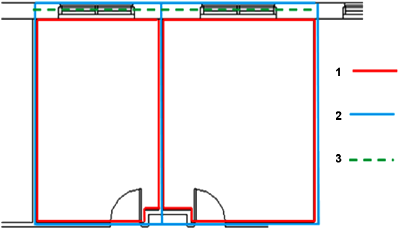

Při generování energetického modelu z architektonického modelu existuje několik způsobů umístění a měření prostorů a povrchů. Následující obrázek například znázorňuje, jak některé nástroje pro vytváření modelu definují plochy prostoru, objemy a hranice povrchů různými způsoby, čímž vznikne poněkud odlišná sada měření a souřadnic.
 |
|
U energetické optimalizace pro aplikaci Revit je automaticky vytvořený energetický model obvykle přesný s odchylkou mezi 0 a –3 až –5 % od skutečných hodnot. Tato přesnost předpokládá odpovídající nastavení pro Rozlišení analytického prostoru a Rozlišení analytického povrchu.
Další příklad různé přesnosti se vztahuje k zachycení složitých architektonických prvků. V kontextu energetického modelu základní prvky jako zakřivené stěny nebo střechy zvyšují složitost z důvodu omezení rovinných povrchů. Složité stavební prvky musí být přesně reprezentovány, aby účinně zachytily procesy přenosu tepla. Například u zakřivené stěny může jednoduchá reprezentace zachytit její plochu odpovídajícím způsobem, ale může zaokrouhlit účinek slunečních clon. Následující obrázky znázorňují stejnou zakřivenou stěnu znázorněnou v energetickém modelu pomocí 2 nebo 7 složených hranic povrchů.
 |
 |
U Insight - Energy Analysis její automatizovaný proces pro vytvoření energetického modelu provede minimální zjednodušení, ale poskytne větší přesnost. Pracuje přímo s využitím architektonických prvků budovy definovanými v modelu. I když tato metoda může vytvořit velká zpracování gbXML, strategie zpracování v cloudu tento problém minimalizuje.
Přesnost hran povrchů
Povrchy hranic prostorů na sebe nemusí vzájemně přesně navazovat. Povrchy, není nutné tvoří vzduchotěsné a související přesně s plochou prostoru a objemem prostoru. Tato vzduchotěsná těsnění nevyžaduje ani engine energetické simulace, ani schéma gbXML.
Ve skutečnosti jsou plocha prostoru, objem prostoru a hranice povrchů nezávislé položky. Výsledkem je, že mezi povrchy mohou být malé mezery nebo i malé překryvy. Tento postup je důležitý, protože přesné určení vzduchotěsných hranic může být obtížné nebo nákladné. Dokonale vzduchotěsný model má na spolehlivost energetického modelu zanedbatelný vliv.

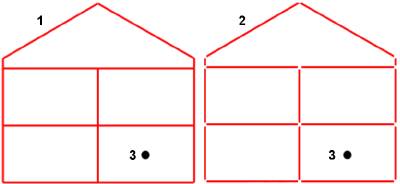

Například na tomto obrázku se zobrazí následující možnosti:
- Model s totožnými plochami
- Model s netotožnými plochami
- V obou případech jsou hodnoty pro plochu prostoru a objem prostoru zcela nezávislé. Metoda 1 i metoda 2 jsou přijatelné, pokud jsou hodnoty plochy prostoru a objemu prostoru přesné.
