Pokud chcete provést energetickou optimalizaci architektonického modelu, který obsahuje objemy a prvky detailů, je třeba porozumět tomu, jak aplikace Revit tyto prvky používá k vytvoření energetického modelu.
Pokud jsou nastaveny jako ohraničení místnosti, aplikace Revit použije následující prvky k vytvoření energetického modelu:
- Podhledy
- Sloupy
- Panely obvodového pláště
- Obvodové pláště
- Příčle obvodového pláště
- Dveře
- Podlahy
- Objem
- Střechy: společné hrany, skryté čáry, vnitřní hrany, podbití střechy
- Otvory šachet
- Pozemek: desky
- Konstrukční sloupy
- Stěny: společné hrany, skryté čáry
- Okna
Chcete-li aktivovat vytvoření úplného energetického modelu, projekt aplikace Revit musí splňovat 2 požadavky:
- Stavební prvky musí být vhodně uzavřené. Model nemusí být uzavřený zcela. Malé mezery a přesahy jsou přirozenou součástí reálných architektonických modelů. Během vytváření energetického modelu jsou očekávány a povoleny.
- Nastavení položek Rozlišení analytického prostoru a Rozlišení analytického povrchu jsou upravena tak, aby vyhovovala úrovni podrobností modelu.
Dále si přečtěte následující informace s tipy k dosažení úplného a přiměřeného energetického modelu.
Místnosti a prostory
Architektonický model nemusí obsahovat prvky místností nebo prvky prostorů pro vytváření energetického modelu. 3D geometrie, která tvoří analytické prostory a povrchy, je generována přímo z architektonických prvků, nezávisle na místnostech nebo prostorech ve 2D nebo 3D.
Jestliže architektonický model obsahuje místnosti nebo prostory, které jsou umístěny uvnitř analytických prostorů energetického modelu, analytické prostory převezmou data o místnostech/prostorech. Pomocí nastavení Kategorie exportu místností/prostorů dialogu Rozšířená energetická nastavení můžete určit, zda se data místností nebo data prostorů v tomto případě použijí. Viz část Rozšířená energetická nastavení.
Stínování

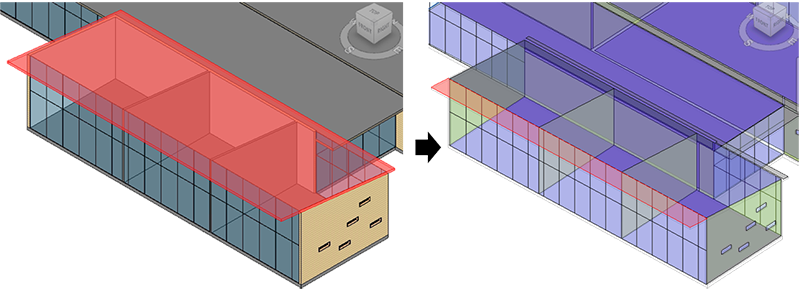

Aplikace Revit neobsahuje kategorii architektonických prvků pro stínění. Místo toho obsahuje kategorii Analytický model: typ Analytické povrchy: Clony. Tyto prvky clon nelze vytvořit ručně. Místo toho budou vytvořeny jako součást energetického modelu následujícím způsobem:
- kde se prvky nebo součásti nacházejí mimo budovu
- kde existují koncepční objemy bez objemů podlaží
Prvky spojené k sobě

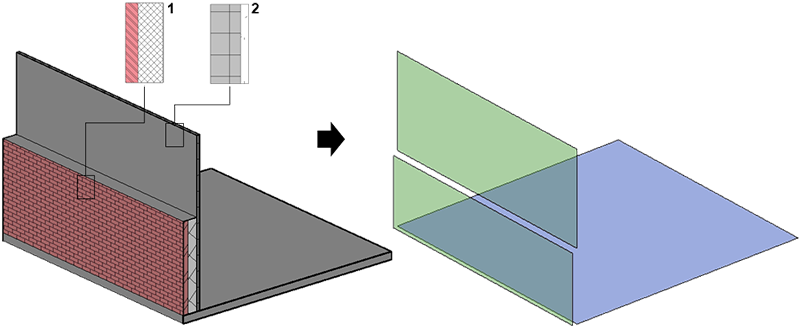

Dva nebo více prvků jsou spojeny k sobě, když jsou rovnoběžné nebo téměř rovnoběžné a v rámci násobku nebo dvojnásobku Rozlišení analytického prostoru. V těchto případech je vytvořen samostatný analytický povrch příslušného typu. Pokud samostatné prvky spojené k sobě nemají tepelné vlastnosti materiálu, jsou převedeny na příslušnou sadu dat konstrukcí, vrstev a materiálů do formátu gbXML, DOE2 nebo EnergyPlus.
Duté tvary stropů
Během vytváření energetického modelu jsou při tvorbě analytických povrchů podhledy zpracovávány stejně jako jiné stavební prvky. Analytické prostory jsou také vytvořeny, které představují duté tvary podhledů.

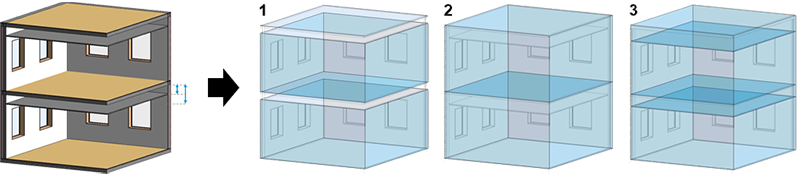

Následující příklad ukazuje typické uspořádání stropních podhledů, jejichž hloubka se liší případ od případu. V závislosti na této hloubce a nastavení Rozlišení analytického prostoru je zpracování každého dutého tvaru podhledu výsledkem jedné ze 3 podmínek:
- Menší hloubka nebo menší rozlišení: pro duté tvary podhledů nejsou vytvořeny žádné samostatné analytické prostory.
- Ohraničení místnosti je pro stropní panely neaktivní: pro duté tvary podhledů nejsou vytvořeny žádné samostatné analytické prostory.
- Větší hloubka nebo vyšší rozlišení: jsou vytvořeny samostatné analytické prostory pro duté tvary podhledů a budou takto simulovány, je-li průměrná hloubka menší než 2 m (6,5 stopy).
Sloupy
Během vytváření energetického modelu jsou při tvorbě analytických povrchů sloupy zpracovávány stejně jako jiné stavební prvky. V závislosti na jejich velikosti a detailní geometrii však sloupy nemusí být pro energetickou simulaci relevantní.

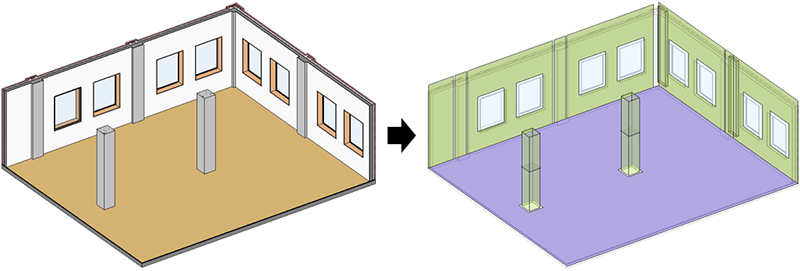

V následujícím příkladu tvoří vnější sloupy významnou část vnějších stěn. Vnitřní sloupy však zmenšují použitelnou plochu podlaží, což ovlivní další energetická data, například osvětlení a hustotu výkonu vybavení. Rozsah, v jakém jsou sloupy brány v úvahu, závisí na povaze a velikosti sloupů a nastavení Rozlišení analytického prostoru.
Otvory a upravené profily
Během vytváření energetického modelu jsou otvory (podle fasád, šachet, stěn, vertikál a vikýřů) aplikace Revit při vytváření analytických povrchů zpracovávány stejně jako jiné stavební prvky s jedním rozdílem: tyto prvky tvoří Analytický povrch: Vzduchové otvory.
Při úpravě profilů nebo prvků budovy jsou však tyto povrchy považovány za otevřené (neuzavřené) a chování vytváření analytického prostoru se liší.

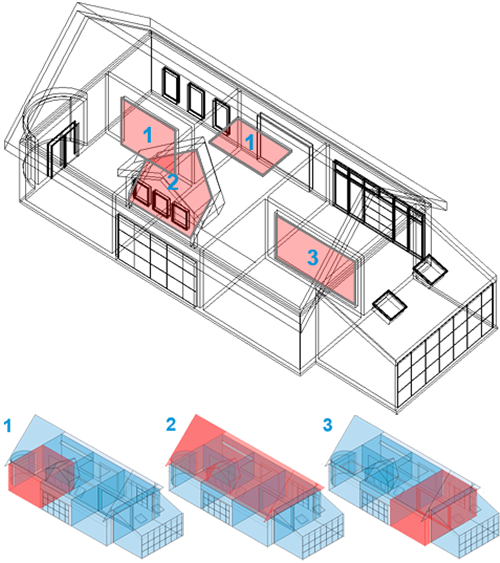

Následující obrázek představuje 3 příklady toto chování:
- Otvory podle fasád, šachet, stěn nebo vertikál aplikace Revit: samostatné analytické prostory s povrchem typu Vzduchový otvor
- Otvor vikýře: žádné samostatné analytické prostory nebo typ povrchu Vzduchový otvor
- Upravený profil: žádná oddělení analytického prostoru
Připojené modely
Během vytváření energetického modelu jsou použity prvky z připojených modelů, pokud je připojený model nastaven jako ohraničení místnosti. Viz část Použití hranic místností v připojeném modelu.
Možnosti návrhu
Energetický model používá architektonické prvky z hlavního modelu a varianta hlavního návrhu.
Chcete-li zkoumat jinou variantu návrhu, v dialogu Možnosti návrhu použijte nástroj Nastavit jako primární, chcete-li obnovit variantu hlavního návrhu. Poté vytvořte energetický model znovu.
Pokud používáte možnosti návrhu pro konstrukční dokumenty, nelze změnit hlavní variantu, protože anotace mohou být narušeny.
