Tento parametr, společně s rozlišením analytického povrchu, obsahuje důležité informace použité algoritmem při vytváření energetického analytického modelu. Rozlišení analytického prostoru definuje minimální šířku mezery mezi prvky aplikace Revit, která bude při identifikaci prostorů energetického modelu ignorována.
Jedná se o primární parametr, který ovlivňuje přesnost a dobu zpracování energetického modelu. Tento parametr definujte v dialogu Energetická nastavení.
Pro parametr Rozlišení analytického prostoru:
- Výchozí hodnota = 18 palců (457,2 mm)
- Minimální hodnota = 6 palců (152,4 mm)
- Maximální hodnota = 10 stop (3048 mm)
Maximální vzdálenost mezi prvky aplikace Revit, která může být při identifikaci prostorů energetických modelů ignorována, odpovídá dvojnásobku hodnoty nastavení Rozlišení analytického prostoru.

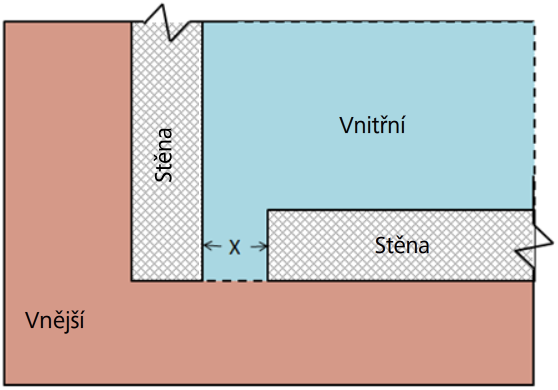

Tato koncepce je znázorněna na následujícím obrázku, kde v půdorysném pohledu jsou zobrazeny dvě stěny ohraničující vnitřní prostor, mezi kterými je mezera s kótou X.
Pokud má parametr Rozlišení analytického prostoru hodnotu 18 palců (457,2 mm), potom platí:
- Pokud je X < 18 palců (457,2 mm), mezera bude ignorována a analytický prostor bude vytvořen.
- Pokud je X > 18 palců a < 36 palců (914,4 mm), potom mezera může nebo nemusí být ignorována.
- Pokud je X > 36 palců, mezera nebude ignorována a analytický prostor nebude vytvořen.
