Einstellungen für bearbeitbares Poly

In diesen Themen werden die Einstellungen für Hilfsmittel zum Bearbeiten der Oberflächen bearbeitbarer Polynetze beschrieben. Die Einstellungen werden im interaktiven Manipulationsmodus verwendet, in dem Sie Einstellungen parametrisch anpassen und die Ergebnisse sofort in den Ansichtsfenstern sehen können.

Benutzeroberfläche "Caddy"

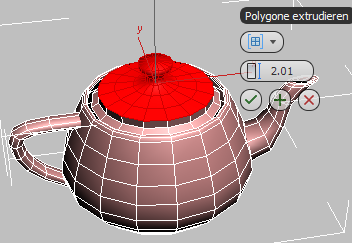

Die meisten Einstellungen, die in diesem Abschnitt beschrieben werden, verwenden vorgabemäßig den Caddy, eine neue Steuerkonsole im Ansichtsbereich, die aus einer dynamischen Beschriftung und einer Reihe von Schaltflächen besteht und über dem Ansichtsfenster eingeblendet wird. Der Caddy ist verfügbar, wenn Caddy-Steuerung aktivieren aktiviert ist. Ist diese Option deaktiviert, verwendet die Software Standardeinstellungsdialogfelder wie in der folgenden Abbildung gezeigt. Beide Benutzeroberflächen führen zu den gleichen Ergebnissen.

Wenn die Caddy-Steuerung aktivieren deaktiviert ist, verwenden die bearbeitbaren Poly-Einstellungen Standarddialogfelder.

Anmerkung: Sie können den Caddy auch im Manipulationsmodus verwenden, um die Eigenschaften der weichen Auswahl und bestimmte Einstellungen für Unterobjekte zu ändern. Weitere Informationen finden Sie unter Auswählen und manipulieren.

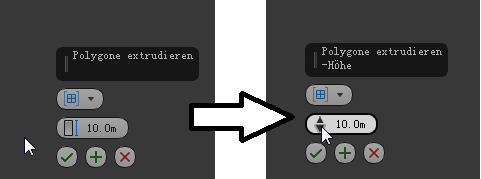

Sie verwenden vertraute mausbasierte Methoden zum Anpassen der Einstellungen des Caddys, einschließlich Klicken und Ziehen der Zahlenauswahlfelder, Dropdown-Listen und Eingabe über die Tastatur. Es ist jedoch wichtig, die im Folgenden beschriebenen Besonderheiten der Interaktion mit dem Caddy zu verstehen:

Beständigkeit der Einstellungen

Mit den folgenden Ausnahmen werden die Einstellungen der Dialogfelder der aktuellen Sitzung beibehalten und wirken sich auf alle weiteren Anwendungen des zugehörigen Hilfsmittels aus. Wenn Sie beispielsweise den Wert "Segmente" für das Hilfsmittel "Brücke" ändern und das Hilfsmittel anschließend im Modus "Direkte Manipulation" verwenden, wird der geänderte Wert für "Segmente" automatisch angewendet.

Eine Ausnahme besteht dann, wenn Sie eine Einstellung direkt anwenden. In der Regel ziehen Sie dazu ein Unterobjekt. Wenn Sie beispielsweise die Einstellung "Fasungsbetrag" im Caddy ändern, wirkt sich dies nicht direkt auf die Fasung eines Unterobjekts aus, weil Sie diesen Betrag durch Ziehen festlegen.
