Découvrez plusieurs options pour paramétrer l'orientation de l'extrémité de la poutre à l'intérieur d'un détail.
Exemple : Paramétrage de l'orientation de l'extrémité de la poutre
Une poutre ayant les coordonnées de départ 200, 500, 300 et les coordonnées d'extrémité 500, 1500, 800 a en son extrémité une coupe oblique.
Les paramètres suivants d'orientation de l'extrémité de la poutre sont disponibles :
| Orientation de l'extrémité de la poutre | Exemple |
|---|---|
| Coordonnées XYZ les plus élevées - côté gauche |
Dans les deux extrémités, la coordonnée X-, Y- ou Z- la plus élevée est calculée. L'extrémité correspondante de la poutre est située sur le côté gauche du dessin.
|
| Coordonnées XYZ les plus élevées - côté droit |
Dans les deux extrémités, la coordonnée X-, Y- ou Z- la plus élevée est calculée. L'extrémité correspondante de la poutre est située sur le côté droit du dessin.
|
| Coordonnée Z la plus élevée - côté gauche |
A partir des deux extrémités, la coordonnée Z la plus grande est calculée. L'extrémité correspondante de la poutre est située sur le côté gauche du dessin. Dans cet exemple, l'extrémité a la plus grande coordonnée Z : Z = 800.
|
| Coordonnée Z la plus élevée - côté droit |
A partir des deux extrémités, la coordonnée Z la plus grande est calculée. L'extrémité correspondante de la poutre est située sur le côté droit du dessin.
|
| Point de départ sur le côté gauche |
Le point de départ de la poutre se trouve sur le côté gauche du dessin. (dépend du mode de création de la poutre).
|
| Point de départ sur le côté droit |
Le point de départ de la poutre est situé sur le côté droit du dessin. (dépend du mode de création de la poutre).
|

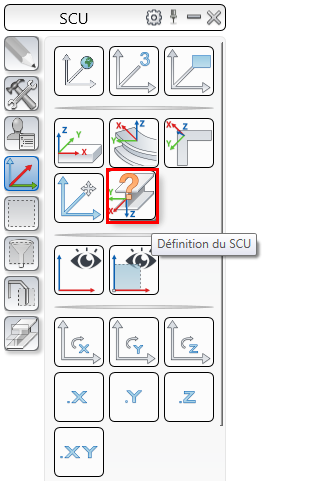

la catégorie SCU. Le SCU est placé au point de départ.
Orientation de la vue
L'orientation des vues définit la manière dont les membres sont orientés dans les dessins. Par exemple, les poteaux peuvent toujours être affichés verticalement ou horizontalement. Les options suivantes sont disponibles :
| Orientation de la vue | Description |
|---|---|
| Standard | Sans aucune orientation spécifique. Recommandé pour les détails et vues. |
| Modèle Z à gauche | Si les poteaux sont représentés à plat, ils sont renversés sur la gauche. Cela signifie que le point de base est toujours sur le côté droit du dessin. |
| Modèle Z à droite | Si les poteaux sont représentés à plat, ils sont renversés sur la droite. Cela signifie que le point de base est toujours sur le côté gauche du dessin. |
| Modèle Z haut | Le côté situé en haut du modèle est également en haut dans le détail. |
| Perpendicularité | L'axe de poutre longitudinale est vertical dans le dessin. Le côté le plus long de la plaque est placé verticalement sur le dessin. |
| Inversé | Le même principe s'applique pour l'orientation "perpendiculaire" des vues. Le système de coordonnées de la vue pivote de 180°. |
Brisure automatique
Les dessins sont également remplis automatiquement, de sorte qu'il n'existe pas d'espace vide sur la gauche et sur la droite, ni au-dessus et en dessous des vues (principales).
