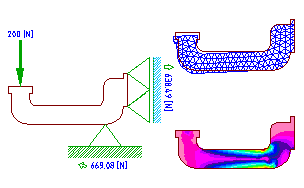

Applique la méthode des éléments finis (MEF) à un objet bidimensionnel soumis à une charge statique.
Trouver
Résumé
Vous pouvez calculer la contrainte et la déformation d'un plan pour des plaques d'une épaisseur donnée ou dans une coupe avec des forces et des charges d'étirement spécifiques.
Les conditions suivantes sont nécessaires à l'exécution de la commande AMFEA2D.
- Le contour doit être tracé.
- Les contours intérieur et extérieur ne peuvent se toucher.
- Le contour ou la coupe doit constituer une surface fermée.
Remarque : Plusieurs tâches MEF sont autorisées au sein du même dessin. Si vous modifiez le contour, une nouvelle tâche MEF doit être résolue.
Le calcul MEF est géré par la boîte de dialogue MEF 2D - Calcul. Vous pouvez y spécifier la matière, l'épaisseur et les conditions de bordures (charges et forces) en termes de type et de quantité.
Liste des invites
Les invites suivantes s'affichent :
- Sélectionner le point intérieur
- Sélectionne un point dans la coupe. Le programme MEF détecte automatiquement les contours intérieur et extérieur contenus dans la surface définie par la coupe.
- Existant
- Permet de recalculer la solution existante. Utilisez cette option si le contour n'a pas été modifié.
- Créer
- Supprime la solution existante et démarre un nouveau calcul. Utilisez cette option si vous avez modifié le contour.
