Per modificare l'estensione inferiore di qualsiasi prospetto connesso alla linea di prospetto, attenersi alla procedura indicata di seguito. La modifica dell'estensione inferiore della linea di prospetto può essere fatta prima o dopo la creazione di un prospetto connesso. Per visualizzare le modifiche dell'estensione inferiore applicate dopo la creazione del prospetto, è necessario aggiornare il prospetto.
È anche possibile modificare l'estensione inferiore di un prospetto mediante il riquadro proprietà.
- Nel gruppo mobile Vista, scegliere menu a discesa Vista
Assonometrica SO.
- Selezionare la linea di prospetto da modificare.
- Selezionare il grip estensioni modello per disattivare le estensioni modello per la modalità altezza.
Se si utilizzano le estensioni modello, il valore di default del prospetto inferiore è 1 piede al di sotto del piano XY.
- Selezionare il grip Estensione inferiore.

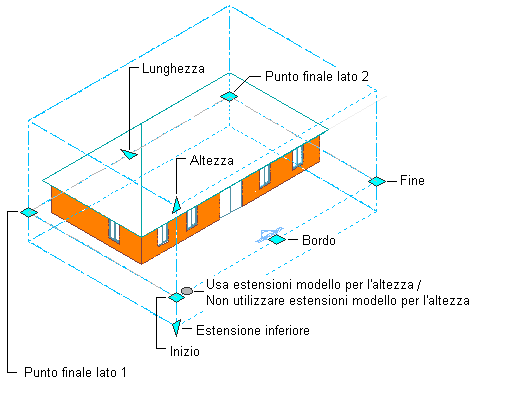

Visualizzazione dei grip Prospetto in una vista 3D
- Spostare il grip fino a visualizzare il valore dell'estensione inferiore desiderato, quindi fare clic una sola volta o immettere un valore.
- Fare clic con il pulsante destro del mouse, quindi scegliere Deseleziona per disattivare la visualizzazione dei grip.
