Come aggiungere un raccordo ad una rete in pressione

Esistono diverse modalità per l'inserimento di raccordi durante la creazione di una rete in pressione. Inoltre è possibile selezionare un raccordo specifico (ad esempio un raccordo a T o a croce) dall'elenco raccordi e aggiungerlo alla Carta. I raccordi sono organizzati in base al materiale. Nelle viste piane è possibile aggiungere raccordi alle estremità di una condotta o inserirli in un punto qualsiasi di una condotta. Vengono visualizzati suggerimenti relativi al layout per indicare il punto in cui è possibile inserire il raccordo.

Come aggiungere riduttori e raccordi a gomito

1. Creare un ramo e iniziare a definirne il layout utilizzando gli Strumenti di creazione rete in pressione o il comando Crea nuovo ramo.
   Nota: È possibile aggiungere automaticamente curve tra segmenti di condotta durante il layout della rete in pressione mediante l'opzione Aggiungi curve automaticamente selezionata nel gruppo Ramo.
2. Nella scheda della barra multifunzione Layout planimetria rete in pressione, gruppo Layout, selezionare il tipo di riduttore o gomito da aggiungere.
3. Fare clic su Aggiungi raccordo .

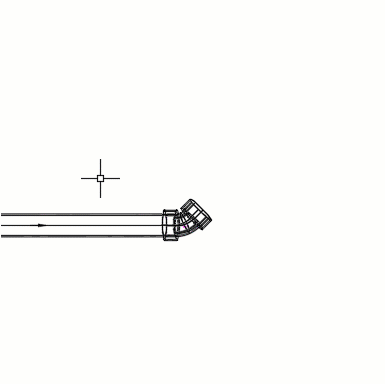

4. Posizionare il cursore nel punto di inserimento desiderato. Fare clic per posizionare in base ai simboli di connessione:
   • alle estremità di un ramo.
   • lungo un ramo. I gomiti possono essere inseriti in corrispondenza dei vertici planimetrici in un ramo.
5. Il raccordo viene posizionato nel ramo.

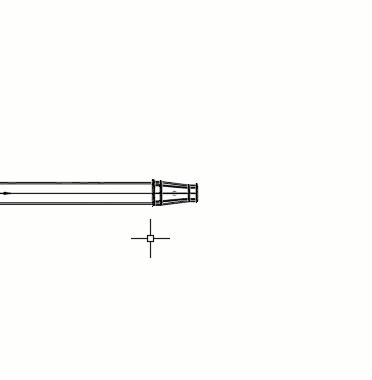

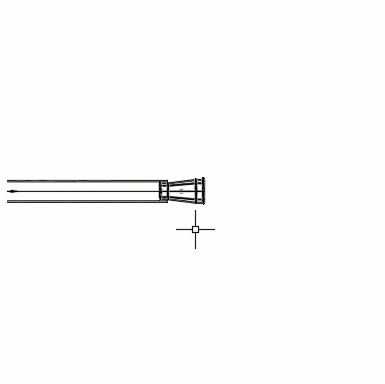

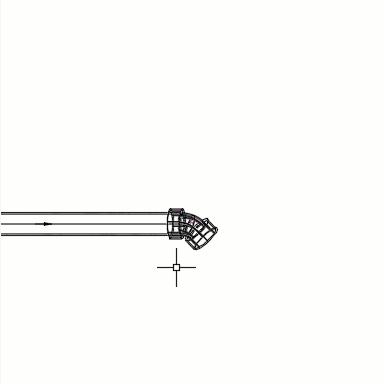

Regolazioni di riduttori e gomiti	Esempio di regolazione
Selezionare il ramo e fare clic su (Continua layout) per continuare il tratto da un gomito.
Selezionare il gomito e fare clic su (Inverti) per invertirne l'orientamento.

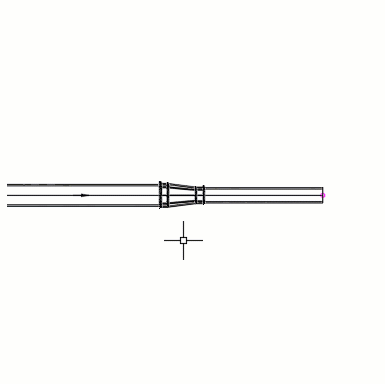

Selezionare il ramo e fare clic su (Continua layout) per continuare il tratto dal riduttore. Se la dimensione della condotta è disponibile nell'elenco parti della Carta, la condotta verrà ridimensionata in modo da corrispondere alla porta del raccordo.
Selezionare il riduttore e fare clic su (Inverti) per invertirne l'orientamento.
Selezionare un riduttore e fare clic su (Scorrimento) per spostare il riduttore lungo il ramo.

Come aggiungere raccordi per derivazioni o intersezioni

1. Creare un ramo e iniziare a definirne il layout utilizzando gli Strumenti di creazione rete in pressione o il comando Crea nuovo ramo.
2. Nota: È possibile aggiungere raccordi di derivazione in corrispondenza dell'intersezione di rami esistenti utilizzando il comando Aggiungi raccordo di derivazione.
3. Nella scheda della barra multifunzione Layout planimetria rete in pressione, gruppo Layout, selezionare il tipo di raccordo a T a 45°, a T o a croce da aggiungere.
4. Fare clic su Aggiungi raccordo .

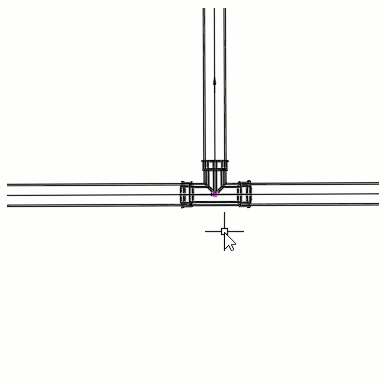

5. Posizionare il cursore nel punto di inserimento desiderato. Fare clic per posizionare in base ai simboli di connessione:
   • alle estremità di un ramo.
   • lungo un ramo.
6. Il raccordo viene posizionato nel ramo.

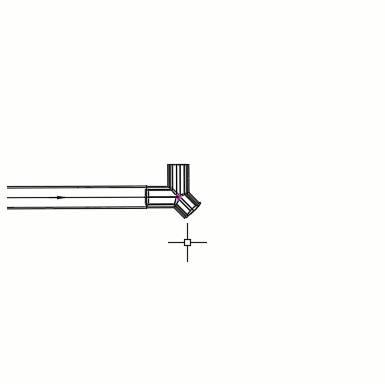

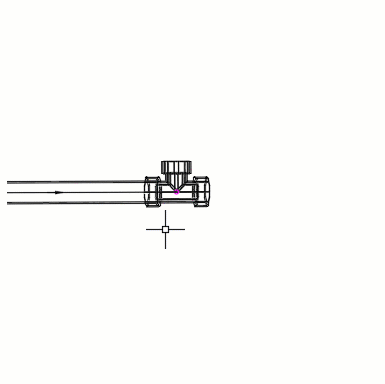

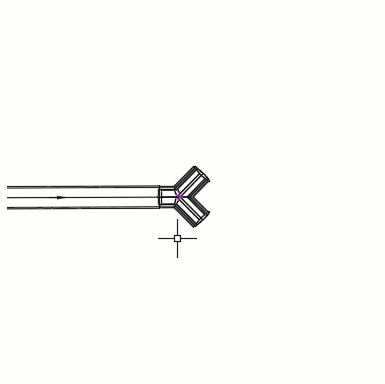

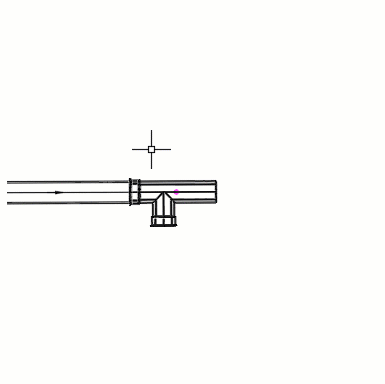

Regolazioni raccordo derivazione	Esempio di regolazione
Per continuare un ramo attraverso raccordi (ad esempio raccordi a T e a croce), selezionare il ramo e fare clic su (Continua layout). Se la dimensione della condotta è disponibile nell'elenco parti della Carta, la condotta verrà ridimensionata in modo da corrispondere alla porta del raccordo.
Per aggiungere nuovi rami da raccordi (ad esempio raccordi a T, a T a 45° e a croce), selezionare il raccordo e fare clic su (Continua layout). Se la dimensione della condotta è disponibile nell'elenco parti della Carta, la condotta verrà ridimensionata in modo da corrispondere alla porta del raccordo.
Selezionare un raccordo e fare clic su (Inverti) per invertirne l'orientamento.
Selezionare il raccordo e fare clic su (Ruota) per ruotare il raccordo come associato al ramo connesso.
Selezionare un raccordo che dispone di un ramo (ad esempio un raccordo a T, a croce e a T a 45° laterale) e fare clic su (Scorrimento) per spostare il raccordo lungo il ramo.

Come aggiungere estremità alla parte finale di un ramo

1. Creare un ramo e iniziare a definirne il layout utilizzando gli Strumenti di creazione rete in pressione o il comando Crea nuovo ramo.
2. Nella scheda della barra multifunzione Layout planimetria rete in pressione, gruppo Layout, selezionare il tipo di estremità da aggiungere.
3. Fare clic su Aggiungi raccordo .
4. Posizionare il cursore nel punto di inserimento desiderato. Fare clic per posizionare in base al simbolo di connessione nella parte finale di un ramo.
5. Il raccordo viene posizionato nel ramo.
