Creazione di una famiglia di tipo trefolo

Scoprire come modellare una famiglia di tipo trefolo.

Il modo più semplice per creare una famiglia di tipo trefolo consiste nel copiare la famiglia di tipo nucleo cavo corrispondente. La geometria dell'elemento è già impostata e i fori esistenti possono agevolare il posizionamento degli elementi affiancati.

1. Aprire la famiglia di tipo nucleo cavo, ad esempio, hcs_20.rfa e salvarla con un nuovo nome, hcs_20_Strandtype1.rfa, ad esempio.
2. Passare alla vista anteriore e creare gli elementi affiancati come estrusioni cilindriche. Il diametro dell'estrusione deve corrispondere esattamente al diametro degli elementi affiancati nell'elemento virtuale in verticale e in orizzontale. L'estrusione può avere qualsiasi lunghezza.
   • Creazione dell'estrusione: Crea Forme Estrusione.
   • Creazione di un cerchio: Modifica | Crea estrusione Disegna Cerchio. Disegnare un cerchio con il diametro degli elementi affiancati e posizionarlo in maniera approssimativa.
   • Termine della modifica dell'estrusione: Modifica | Crea estrusione Modalità Termina modalità di modifica.

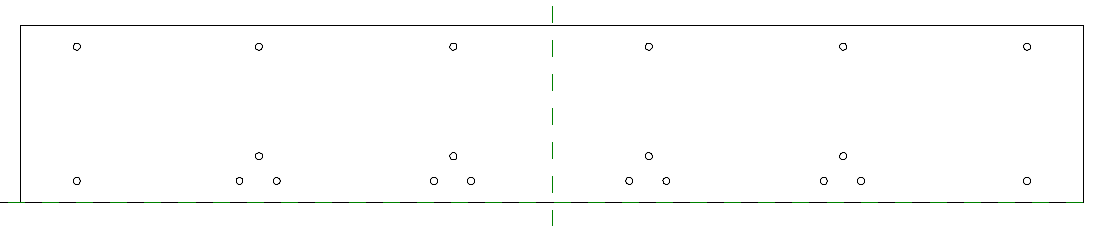

   • Creare nuove estrusioni o copiare quelle esistenti per tutti gli elementi affiancati. Posizionare gli elementi affiancati in modo preciso utilizzando le linee di quota:

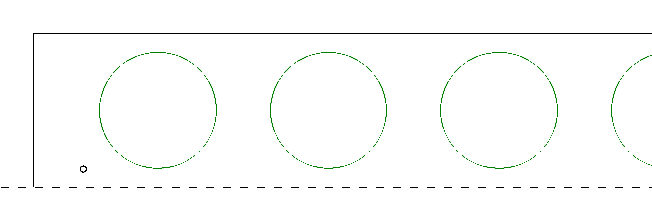

   • Eliminare i fori (estrusioni) dalla famiglia:



   • Eliminazione dei parametri dalla famiglia: Crea Proprietà Tipi di famiglia. Selezionare un parametro e fare clic su Rimuovi.
   • Se è stata definita una famiglia, è necessario rinominarla in modo che corrisponda al nome della famiglia di tipo trefolo (ad esempio, il nome del file senza il suffisso .rfa).
   • Chiudere la finestra di dialogo e salvare la nuova famiglia.
