Creazione di una famiglia di connettore muro standard

Informazioni su come modellare una famiglia di connessione standard per i muri pieni.

La geometria per le connessioni di muro standard è arbitraria; tuttavia, deve essere conforme a diverse linee guida. Questo esempio è una famiglia metrica, ma è possibile creare allo stesso modo versioni di sistema imperiale.

• Nel prospetto frontale, la geometria deve essere disegnata al di sotto del livello di riferimento orizzontale e centrato rispetto al piano di riferimento verticale.
• Quando la visualizzazione avviene dall'alto, la geometria deve essere disegnata a destra del piano di riferimento orizzontale.
• Un parametro condiviso, Altezza istanza, deve essere creato per rappresentare l'altezza della geometria di connessione nelle istanze.
• Nella tavolozza Proprietà, in Altro, deve essere selezionata l'opzione Taglio con vuoti quando caricato.

1. Creare una nuova famiglia tramite il modello Metric Generic Model face based.rft.
2. Nella tavolozza Proprietà, in Altro, selezionare l'opzione Taglio con vuoti quando caricato.
3. Aprire la vista di prospetto anteriore.

4. Fare clic sulla scheda Crea gruppo Forme (Estrusione).
5. Fare clic su Modifica | Crea estrusione gruppo Disegna (Linea).

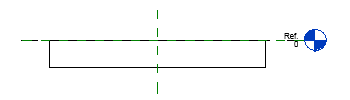

6. Disegnare la geometria della connessione del muro standard al di sotto del livello di riferimento orizzontale. Il bordo orizzontale superiore dell'elemento trapezoidale deve essere composto da due linee unite in corrispondenza del piano di riferimento verticale e disegnato sul piano di riferimento orizzontale.

7. Fare clic sulla scheda Crea gruppo Proprietà (Tipi di famiglia).
8. Aggiungere le seguenti proprietà di tipo con valori appropriati nella finestra di dialogo Tipi di famiglia.
   • Profondità
   • Interno larghezza
   • Esterno larghezza
9. Aggiungere le seguenti proprietà di tipo con formule appropriate.
   • Interno metà larghezza: Interno larghezza / 2
   • Esterno metà larghezza: Esterno larghezza / 2
10. Fare clic su OK per chiudere la finestra di dialogo Tipi di famiglia.
11. Fare clic sulla scheda Annotagruppo Quota (Allineata).
12. Posizionare le quote per i 5 parametri del tipo.
13. Selezionare e specificare l'etichetta corretta per ogni quota.



14. Fare clic su Modifica | scheda Crea estrusione gruppo Modalità (Termina).
15. Aprire il riferimento. Vista di pianta del pavimento livello.
16. Selezionare l'estrusione e utilizzare il punto di manipolazione della forma, trascinare il bordo superiore al di sopra del piano di riferimento orizzontale a circa il doppio dell'altezza.
17. Trascinare il bordo inferiore per eseguire lo snap al piano di riferimento orizzontale e quindi bloccarlo.



18. Fare clic sulla scheda Crea gruppo Proprietà (Tipi di famiglia).
19. Creare un parametro condiviso definito Altezza istanza e assegnarvi un valore appropriato.
20. Fare clic su OK per chiudere la finestra di dialogo Tipi di famiglia.
21. Fare clic sulla scheda Annotagruppo Quota (Allineata).
22. Posizionare una quota per l'altezza della geometria di connessione.
23. Selezionare la quota ed etichettarla come Altezza istanza.



24. Fare clic sulla scheda Crea gruppo Proprietà (Tipi di famiglia).
25. Creare tipi di famiglia per la connessione muro standard.
26. Fare clic su OK per chiudere la finestra di dialogo Tipi di famiglia.
27. Salvare la famiglia.

    La famiglia di connessione di muro standard è pronta per il salvataggio e il caricamento all'interno del progetto.
