Creazione di una famiglia di staffa ad angolo

Informazioni su come modellare una famiglia di staffa ad angolo per i muri pieni.

La geometria dei giunti ad angolo è arbitraria; tuttavia, è necessario rispettare alcune linee guida. Questo esempio è una famiglia metrica, ma è possibile creare allo stesso modo versioni di sistema imperiale.

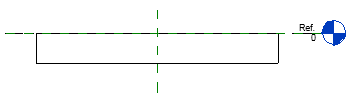

• Nel prospetto frontale, la geometria deve essere disegnata al di sotto del livello di riferimento orizzontale e centrato rispetto al piano di riferimento verticale.
• Quando la visualizzazione avviene dall'alto, la geometria deve essere disegnata a destra del piano di riferimento orizzontale.
• Un parametro condiviso, Altezza istanza, deve essere creato per rappresentare l'altezza della geometria di connessione nelle istanze.
• Nella tavolozza Proprietà, in Altro, deve essere selezionata l'opzione Taglio con vuoti quando caricato.

1. Creare una nuova famiglia tramite il modello Metric Generic Model face based.rft (metrico o imperiale).
2. Nella tavolozza Proprietà, in Altro, selezionare l'opzione Taglio con vuoti quando caricato.
3. Aprire la vista di prospetto anteriore.

4. Fare clic sulla scheda Crea gruppo Forme (Estrusione).
5. Fare clic su Modifica | Crea estrusione gruppo Disegna (Linea).

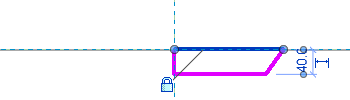

6. Disegnare la geometria del giunto ad angolo al di sotto del livello di riferimento orizzontale e a destra del piano di riferimento verticale.

7. Fare clic sulla scheda Modificagruppo Modifica (Allinea).

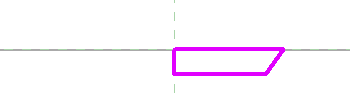

   • Allineare e bloccare la linea superiore della geometria rispetto al livello di riferimento orizzontale.
   • Allineare e bloccare la linea sinistra della geometria rispetto al piano di riferimento verticale.

8. Fare clic sulla scheda Crea gruppo Proprietà (Tipi di famiglia).
9. Aggiungere le seguenti proprietà di tipo con valori appropriati nella finestra di dialogo Tipi di famiglia.
   • Profondità
   • Interno larghezza
   • Esterno larghezza
10. Fare clic su OK per chiudere la finestra di dialogo Tipi di famiglia.
11. Fare clic sulla scheda Annotagruppo Quota (Allineata).
12. Posizionare le quote per i 3 parametri del tipo.
13. Selezionare e specificare l'etichetta corretta per ogni quota.

14. Fare clic su Modifica | scheda Crea estrusione gruppo Modalità (Termina).
15. Aprire il riferimento. Vista di pianta del pavimento livello.
16. Selezionare l'estrusione e utilizzare il punto di manipolazione della forma, trascinare il bordo superiore al di sopra del piano di riferimento orizzontale a circa il doppio dell'altezza.
17. Trascinare il bordo inferiore per eseguire lo snap al piano di riferimento orizzontale e quindi bloccarlo.

18. Fare clic sulla scheda Crea gruppo Proprietà (Tipi di famiglia).
19. Creare un parametro condiviso definito Altezza istanza e assegnarvi un valore appropriato.
20. Fare clic su OK per chiudere la finestra di dialogo Tipi di famiglia.
21. Fare clic sulla scheda Annotagruppo Quota (Allineata).

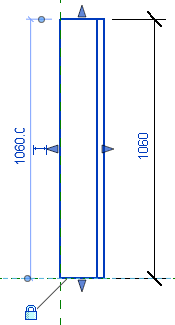

22. Posizionare una quota per l'altezza della geometria di connessione.
23. Selezionare la quota ed etichettarla come Altezza istanza.

24. Fare clic sulla scheda Crea gruppo Proprietà (Tipi di famiglia).
25. Creare tipi di famiglia per la staffa ad angolo.
26. Fare clic su OK per chiudere la finestra di dialogo Tipi di famiglia.
27. Salvare la famiglia.

    La famiglia della staffa ad angolo è pronta per il salvataggio e il caricamento all'interno del progetto.
