Creazione di un profilo di divisione prefabbricato

Di seguito sono disponibili informazioni su come modellare un profilo di divisione.

1. Creare una nuova famiglia dal modello Profilo divisione.rfa (unità metriche).

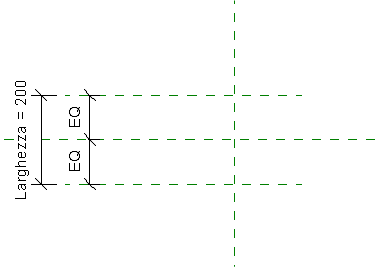

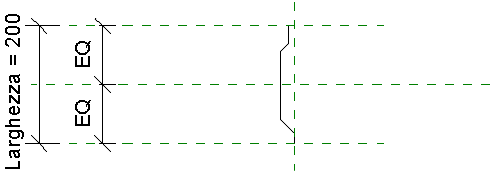

2. Disegnare il profilo: Crea Dettaglio Linea. Il profilo deve essere definito a sinistra del piano di riferimento verticale, deve iniziare dalla parte inferiore del piano di riferimento, terminare sopra al piano di riferimento ed essere costituito da una linea continua. Ad esempio:





   Il piano di riferimento verticale è il bordo dell'elemento con nucleo cavo.

3. In genere è necessario per la creazione di un profilo per ogni spessore pavimento, poiché è difficile definire quale parte deve cambiare quando il profilo viene utilizzato con un altro spessore.
4. Salvare la famiglia, ad esempio in C:\ProgramData\Autodesk\RVT 2022\Families\[LINGUA]\Structural Precast\Hollow Core Slab\Profiles come Profile A.rfa.
