Posizionamento di un gruppo di armature variabile

È possibile posizionare gruppi di armature variabili su host costituiti da facce inclinate o distorte.

1. Fare clic sulla scheda Strutturagruppo Rinforzo (Armatura).
   • Nel gruppo Gruppo di armature, specificare il layout, il numero e la spaziatura delle barre da distribuire nell'armatura.
   • Specificare Piano di posizionamento e Orientamento di posizionamento dell'armatura nei pannelli corrispondenti.
2. Fare clic sulla scheda Modifica | Posiziona armatura gruppo Tipo di gruppo (Gruppo di armature variabile).
3. Fare clic su un host valido per posizionare il gruppo di armature variabile.

4. Utilizzare i punti di manipolazione dell'armatura per regolare il posizionamento, se necessario.

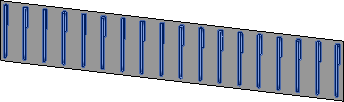

I gruppi di armature variabili possono essere posizionati solo su facce inclinate lisce. Al momento gli archi non sono supportati.

Poiché il gruppo di armature variabile dipende da un vincolo, la distribuzione variabile segue tale traiettoria. Nei poligoni con lati non perpendicolari, potrebbero essere necessari due o più gruppi per riempire l'host.

Nota: I parametri di quota elencati nella tavolozza Proprietà rappresentano la prima barra nel gruppo.

Selezionare un gruppo di armature esistente e fare clic sulla scheda Modifica | Armatura strutturale gruppo Tipo di gruppo (Gruppo di armature variabile) per convertirlo in un gruppo di armature variabile.

L'armatura all'interno di un gruppo di armature variabile può essere etichettata e inclusa in un abaco, come gli altri tipi di armatura.
