AEC ポリゴンを結合するには

図面内の 2 つ以上の AEC ポリゴンを結合するには、次の手順を実行します。相互に重なり合う 2 つの AEC ポリゴンを結合すると、それらの共通の境界が結合されて、結合された AEC ポリゴンの境界が形成されます。

注: AEC ポリゴンを他の AEC ポリゴンと結合すると、結合された AEC ポリゴンのプロパティは最初に選択した AEC ポリゴンのプロパティと同一になります。

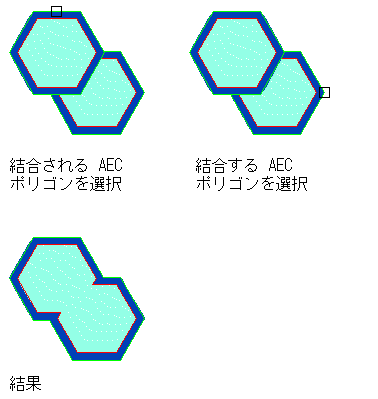

1. 2 つの重なり合う AEC ポリゴンを作成します。
2. 結合する AEC ポリゴンの 1 つを選択します。
3. [AEC ポリゴン]タブ [修正]パネル [合成]をクリックします。
4. 最初の AEC ポリゴンと結合する AEC ポリゴンを選択します。
   注: 同じ Z 平面にある AEC ポリゴンしか結合できません。座標系は同じでも Z 位置が異なる 2 つの AEC ポリゴンは結合できません。
5. 2 番目の AEC ポリゴンを消去するには y と入力し、図面に残しておくには n と入力します。
