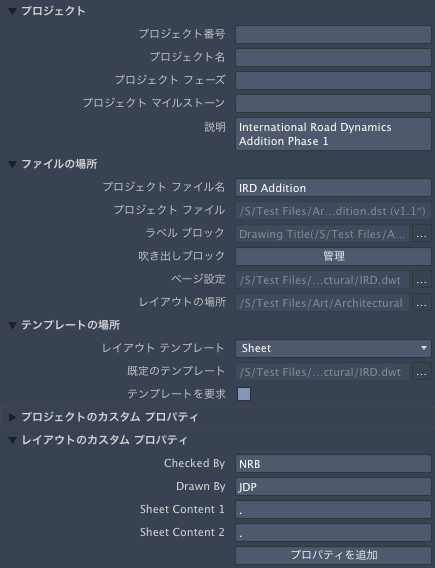

プロジェクトのプロパティ ([プロジェクトマネージャ])

プロジェクト固有の情報が表示されます。

SHEETSET[シートセットマネージャ] (コマンド)

メニュー: [ウィンドウ] > [プロジェクトマネージャ]: [プロジェクトマネージャ]でプロジェクトを選択

オプション

次のオプションが表示されます。

[プロジェクト]

プロジェクトを識別するために一般的に使用されるフィールドが表示されます。

[プロジェクト番号]: プロジェクトに割り当てる番号を指定します。
[プロジェクト名]: プロジェクトに割り当てる名前を指定します。
[プロジェクトフェーズ]: プロジェクトの現在のフェーズを指定します。
[プロジェクトマイルストーン]: プロジェクトの現在のマイルストーンを指定します。
[説明]: プロジェクトの説明を指定します。

[ファイルの場所]

プロジェクトのパス、ページ設定の優先設定、およびプロジェクトが使用する吹き出しおよびラベルブロックのパスが表示されます。

[プロジェクトファイル名]

プロジェクトの名前を指定します。

[プロジェクトファイル]

プロジェクトデータ(DTS)ファイルのパスとファイル名が表示されます。

[ラベルブロック]

プロジェクトのラベルブロックを含む図面テンプレート(DWT)または図面(DWG)ファイルのパスとファイル名が表示されます。

[参照]ボタンをクリックすると、[ビューのラベルブロック]ダイアログボックスが表示され、プロジェクトのラベルブロックを指定できます。

[吹き出しブロック]

[管理]をクリックすると、[吹き出しブロック]ダイアログボックスが表示され、プロジェクトの吹き出しブロックを管理できます。

[ページ設定]

プロジェクトのページ設定の優先設定を含む図面テンプレート(DWT)ファイルのパスと名前が表示されます。

[参照]ボタンをクリックすると、プロジェクトで使用するページ設定の優先設定を含む図面テンプレート(DWT)ファイルを指定できます。

[レイアウトの場所]

新しいレイアウトが作成されるときに新規図面(DWG)ファイルが保存されるフォルダのパスと名前が表示されます。

注: [プロジェクトマネージャ]の右下コーナーにある[プロジェクトアクション]メニューの[名前の同期]項目領域の[レイアウトタイトルと図面タイトル]をオフにすると、[参照]ボタンが有効になり、新規図面(DWG)ファイルの別のフォルダを指定できます。

[テンプレートの場所]

現在のプロジェクト内の新しいレイアウトを作成するときに使用される設定が表示されます。

[レイアウトテンプレート]

新しいレイアウトを作成するときに使用されるレイアウトが表示されます。

ドロップダウンリストに表示されるレイアウトは、[既定のテンプレート]プロパティで指定されたファイルのものです。

[既定のテンプレート]

グループの新しい図面ファイルを作成するときに使用する図面テンプレート(DWT)または図面(DWG)ファイルを指定します。

[テンプレートを要求]

新しいレイアウトが追加されるたびに、[新規プロジェクトレイアウト]ダイアログボックスが、展開された状態または折りたたまれた状態で表示されるかどうかをコントロールします。

[プロジェクトのカスタムプロパティ]

プロジェクトに関連付けられているユーザ定義カスタムプロパティが表示されます。

次の操作を行うことにより、ユーザ定義カスタムプロパティを管理できます。

[プロパティを追加]をクリックすると、[カスタムプロパティを追加]ダイアログボックスが表示されて、新しいプロパティが作成されます。
プロパティを右クリックし、[カスタムプロパティを除去]を選択すると、プロパティが除去されます。
[カスタムプロパティを新規作成]を選択して、[カスタムプロパティを追加]ダイアログボックスを表示し、新しいプロパティを作成することもできます。

[レイアウトのカスタムプロパティ]

プロジェクト内のレイアウトそれぞれに関連付けられているユーザ定義のカスタムプロパティが表示されます。
