Эта процедура используется для создания нового перекрытия или ската крыши со свойствами, определяемыми выбранным инструментом перекрытия или ската крыши.
Создание перекрытия или ската крыши посредством указания точек для определения периметра выполняется следующим образом:
- Первая точка определяет точку вставки перекрытия или ската крыши и начало базовой линии. В этой точке также располагается опорная точка перекрытия или ската крыши, заданная по умолчанию.
- Вторая точка определяет конечную точку базовой линии перекрытия/ската крыши.
- Последующие точки определяют положения вершин периметра.
-
- Откройте палитру инструментов "Проектирование" и выберите инструмент перекрытия или ската крыши. (Возможно, потребуется осуществить прокрутку, чтобы отобразился нужный инструмент.)
- Выберите
или
- Выберите , выберите стиль и импортируйте его (
) или начните рисовать на основе этого стиля (
).
- Укажите вторую точку для обозначения первой кромки (базовой линии) перекрытия.
- Укажите остальные точки для завершения определения периметра:
Если требуется... то... замкнуть периметр, начертив две кромки, соприкасающиеся под прямым углом, укажите точку в направлении замыкания периметра и введите о (для команды ОРТО). Кромка будет удлиняться, пока не соприкоснется с другой кромкой, перпендикулярной первой. замкнуть периметр посредством добавления кромки от его предыдущей точки до начальной точки базовой линии, введите c (в качестве команды "Замкнуть"). - Нажмите клавишу Enter.

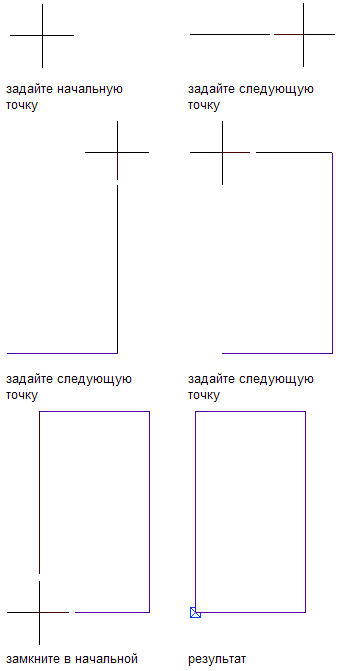

Создание перекрытия на чертеже
