Эта процедура используется для задания ориентации перил по нормали или вертикали относительно направления марша лестницы. По умолчанию создаваемые перила ориентированы по вертикали.

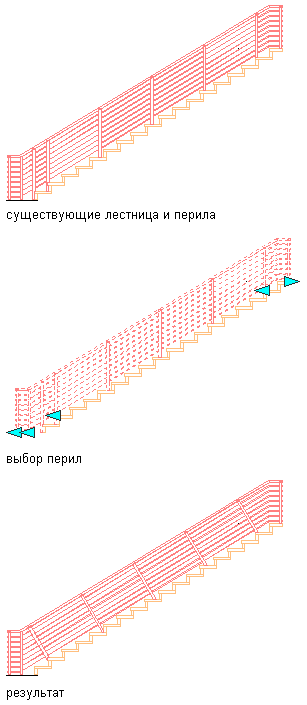

Задание перпендикулярных перил
- Дважды щелкните перила.
- Перейдите на вкладку "Проектирование" палитры свойств.
- В группе параметров "Размеры" выберите значение "Да" для параметра "Перпендикулярные стойки".
- В разделе "Местоположение" выберите "Да" для параметра "Автоматическая подчистка".

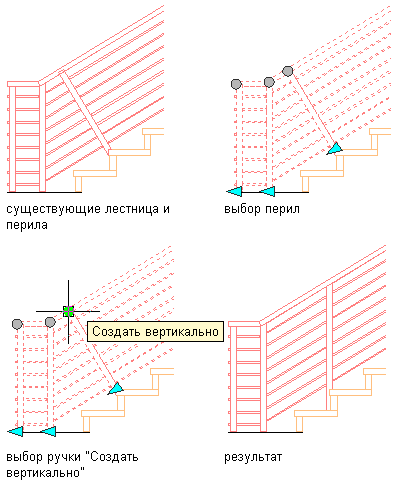

После задания ориентации перил по нормали для изменения ориентации первой и последней стойки на вертикальную можно воспользоваться ручками.
Задание перпендикулярных перил
- Выберите перпендикулярные перила.
- Выберите ручку "Сделать вертикальным".
Ручка "Сделать вертикальным" заменяется ручкой "Сделать перпендикулярным" после задания ориентации по вертикали для стойки перил. Для возврата стойки в перпендикулярное положение выберите ручку "Сделать перпендикулярным".

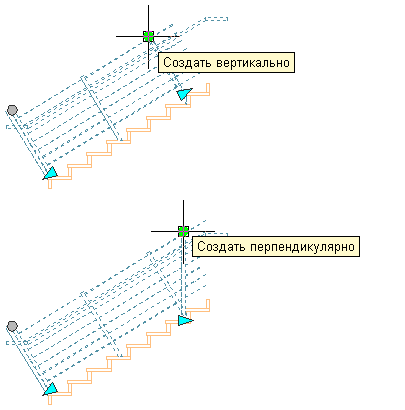

Ручки просмотра ориентации стоек

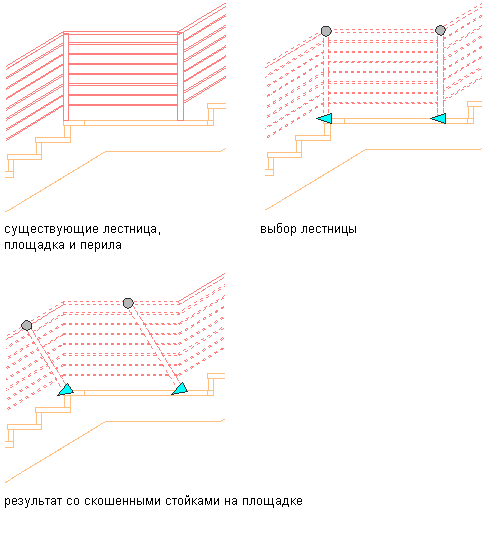

Если у лестницы есть площадка, можно также задать ориентацию стоек площадки.
Задание ориентации стоек площадки
- Дважды щелкните на перилах и на палитре свойств перейдите на вкладку "Проектирование".
- В группе настроек "Размеры" выберите значение "Да" для параметра "Перпендикулярные стойки" и значение "Да" для параметра "Сохранение наклона стоек на площадках".
- В разделе "Местоположение" выберите "Да" для параметра "Автоматическая подчистка".
