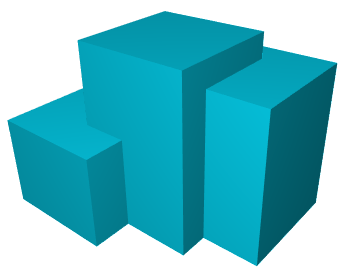

将此示例分析类型与 Revit 中的衍生式设计结合使用，为三个相邻建筑（作为简单体量）生成备选方案，可在最小化曲面面积的同时最大化楼层面积。
在本主题中
目标
此方案在基准平面上绘制三个 50 英尺的正方形，以点为中心。第一个点是固定的，其他两个点的 XY 位置由变量定义。每个方形都拉伸为指定高度的实体体积。然后，将这三个体积合并为单个体积，进行分析以生成输出指标。
使用“优化”方法创建分析时，可以从以下目标中进行选择：
- 楼层面积
- 表面积
典型要求是最大化楼层面积（例如，增加租用空间），同时最小化曲面面积（以降低施工成本）。
访问分析类型
在“创建分析”对话框中，可从“Autodesk 样例”文件夹中获取分析类型。
要在 Dynamo 中打开分析类型，请导航到以下文件夹：
- %PROGRAMDATA%\Autodesk\AECGD\Revit\Samples <release>\<language-locale>
如果在该位置找不到分析类型，可以使用以下链接下载它。ZIP 文件包含 DYN 文件及其“依存关系”文件夹。将其内容解压缩（提取）到计算机上的某个文件夹。
准备模型
在创建分析的过程中，您不需要选择模型中的任何图元。
在创建此类型的分析之前，请执行以下操作：
- 建议：从使用英制单位的新的空 Revit 模型开始。
注： 该分析类型不支持公制单位。请参见已知问题和限制。
- 建议：显示三维视图。（也可以使用其他视图类型。）
- 在视图中打开体量的可见性，以便在集成选定结果时看到结果。
输入
创建分析时，可以指定以下输入。
- 高度：每个长方体的高度范围为 20 到 200 英尺。该值指示每个长方体从 XY 平面拉伸的距离。
- 位置 X、Y：长方体 1 的起点（X 和 Y 坐标）是固定的。对于长方体 2 和长方体 3，X 和 Y 坐标定义其中心点。对于长方体 2，XY 坐标从长方体 1 的起点在 0 到 50 英尺之间变化。对于长方体 3，它们可以从长方体 1 的起点在 20 到 50 英尺之间变化。
输出
浏览分析结果时，将显示以下输出：
- 曲面面积：在将体积合并为单个实体后，将计算对象的每个曲面的面积，以得出总和（包括底面）。
- 楼层面积：实体体积与平面相交，间隔为 10 英尺。生成的几何图形是一系列曲面，这些曲面的总面积是楼层面积。
已知问题和限制
- 单位：图形并不会单位自适应。图形在设计时使用英尺作为项目单位类型。如果决定从生成的体量创建建筑图元，在项目使用公制单位时，可能会错误地缩放图元。如果遇到此问题，请尝试以下解决方法：
- 编辑 Dynamo 图形。将输入滑块范围更改为 Revit 模型的单位制中有意义的值。
