Můžete vytvářet filtry, které identifikují prvky podle kategorií a hodnot parametrů. Tyto filtry se používají na pohledy ke změně viditelnosti nebo grafického zobrazení prvků.
Videofilm: Tvorba filtru pohledů založeného na pravidlech
Pokud například potřebujete změnit styl čáry a barvu stěn s dvouhodinovou požární odolností v pohledu, proveďte následující úkony:
- Vytvořte filtr, který vybere všechny stěny v pohledu mající dvouhodinovou hodnotu u parametru Požární odolnost.
- Použijte filtr na pohled a definujte nastavení viditelnosti a grafického zobrazení (například styl čar a barva).
Výsledkem je, že se všechny stěny splňující kritéria filtru zobrazí v pohledu pomocí určeného nastavení viditelnosti a grafiky (za předpokladu, že tato nastavení nepřepisují jiná; viz Hierarchie přepsání viditelnosti prvku).
Pravidla a sady pravidel

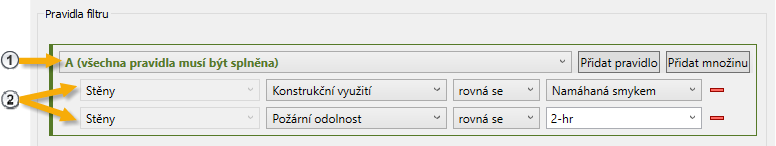

Filtr založený na pravidlech obsahuje jednu nebo více sad pravidel
. Každá sada pravidel obsahuje jedno nebo více pravidel
nebo vnořené sady pravidel.
Neexistuje omezení počtu pravidel a sad pravidel, které je možné definovat.

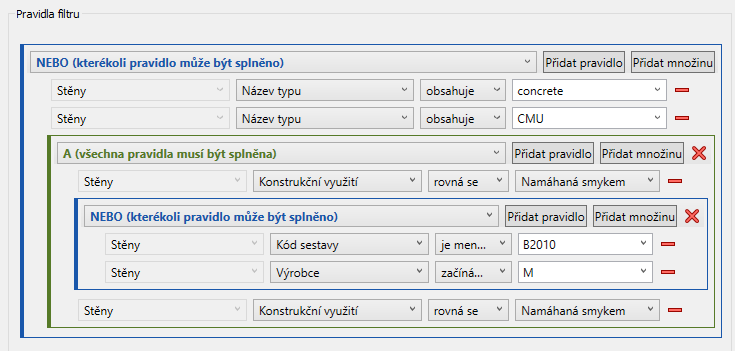

Každá sada pravidel používá podmínku AND nebo podmínku OR:
- AND: Všechna pravidla a sady pravidel vnořené uvnitř této sady musí být vyhodnoceny jako splněné.
- OR: Jedno nebo více pravidel nebo sad pravidel vnořených v této sadě musí být vyhodnoceno jako true.
Při plánování pravidel filtru pomocí podmínek AND a OR a pomocí vnořování buďte opatrní, abyste zajistili dosažení požadovaného výsledku. Viz část Příklady filtrů založených na pravidlech.
Kategorie a parametry
Při tvorbě filtru nejprve vyberte jednu nebo více kategorií. Poté je možné vytvořit sady pravidel. U každého pravidla v sadě pravidel určete parametr, operátor a hodnotu.
Parametry, které jsou dostupné k tvorbě pravidel, závisí na kategoriích, které jste pro filtr vybrali. Před vytvořením filtru pečlivě zvažte, čeho se snažíte dosáhnout a jak nejlépe identifikovat příslušné prvky. Určete kategorie, které se ve filtru použijí.
Pokud například chcete vytvořit filtr, který identifikuje dveře s dvouhodinovou požární odolností, vyberte kategorii Dveře. Pokud chcete vytvořit filtr identifikující dveře a stěny s dvouhodinovou požární odolností, vyberte kategorie Dveře a Stěny.
Při výběru více kategorií filtrů je nutné zadat kategorii každého pravidla předtím, než můžete vybrat parametr pro použití v pravidle.
Parametry mohou obsahovat následující položky:
- Parametry instance
- Parametry typu
- Parametry projektu
- Sdílené parametry
Jako hodnotu pro pravidlo je možné použít globální parametr. V takovém případě použijte operátor "Je asociován s" nebo "Není asociován s".
Pokud jsou pracovní sady povoleny, parametr Pracovní sada je k dispozici také.
Operátory a hodnoty
Při tvorbě pravidla závisí dostupné operátory na typu parametru. Seznam operátorů naleznete v dialogu Filtry.
Při zadávání hodnoty pravidla je možné provést jeden z následujících úkonů:
- Vyberte hodnotu z rozevíracího seznamu, který zobrazuje hodnoty z prvků v aktuálním modelu.
- Zadejte hodnotu. U číselných hodnot není třeba určovat jednotku. U textových hodnot nezáleží na velikosti písmen.
Pokud chcete u jednoho parametru určit více hodnot, přidejte pro každou hodnotu jedno pravidlo. Tato pravidla vnořte pod sadu pravidel s podmínkou OR.
Při použití sdíleného parametru v pravidle je možné použít operátor "parametr existuje" a vynechat hodnotu.
