Vytvoření rodiny spojek s jednou smyčkou

Naučte se vymodelovat rodinu spojek s jednou smyčkou pro plné stěny.

Rodinu spojek s jednou smyčkou lze použít v rodinách s více smyčkami. V tomto příkladu je použita metrická rodina, ale podobně můžete vytvořit verze s britskými jednotkami.

1. Vytvořte novou rodinu pomocí šablony Obecný model.rft.
2. Otevřete přední bokorysný pohled.
3. Na paletě Vlastnosti vyberte v části Další možnost Sdílené.
4. Klikněte na kartu Vytvořit panel Tvary (Tažení).
5. Klikněte na kartu Upravit | Tažení panel Tažení (Načrtnout trajektorii).

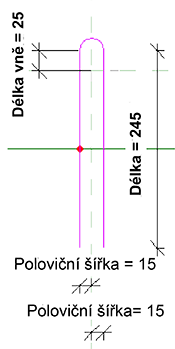

6. Načrtněte trajektorii smyčky pomocí dvou úseček a oblouku vystředěného podle vertikální referenční roviny. Smyčka, která se promítá mimo stěnu, musí být nad horizontální referenční rovinou. Konce v rámci stěny sahají pod horizontální referenční rovinu.

7. Klikněte na kartu Vytvořit panel Vlastnosti (Typy rodin).
Poznámka: Karta Vytvořit je přístupná pouze při práci v Editoru rodin.
8. V dialogu Typy rodin přidejte následující vlastnosti typu s příslušnými hodnotami.
   • Délka
   • Šířka
9. Přidejte následující vlastnost typu a její vzorec.
   • Poloviční šířka: Šířka/2
10. Kliknutím na tlačítko OK zavřete dialog Typy rodin.
11. Klikněte na kartu Poznámkapanel Kóta (Zarovnaná).
12. Vytvořte následující kóty a zadejte jejich popisky.

13. Klikněte na kartu Upravit | Tažení Načrtnout trajektorii panel Režim (Dokončit).
14. Vyberte trajektorii tažení.
15. Klikněte na kartu Upravit | Tažení Trajektorie tažení (Vybrat profil).
16. Klikněte na kartu Upravit | Tažení Trajektorie tažení (Upravit profil).
17. Vyberte možnost Půdorys: Ref. podlaží a klikněte na tlačítko Otevřít pohled.
18. Klikněte na kartu Upravit | Tažení Nakreslit trajektorii (Kružnice).
19. Načrtněte kružnici pro smyčku.

20. Klikněte na kartu Vytvořit panel Vlastnosti (Typy rodin).
21. V dialogu Typy rodin přidejte vlastnosti typu s názvem Průměr a s příslušnou hodnotu průměru smyčky.
22. Klikněte na tlačítko OK.
23. Klikněte na kartu Poznámka panel Kóta (Průměr).
24. Umístěte kótu průměru a označte ji popiskem s parametrem Průměr.

25. Klikněte na kartu Upravit | Tažení Upravit profil panel Režim (Dokončit).
26. Klikněte na kartu Upravit | Tažení panel Režim (Dokončit).
27. Klikněte na kartu Vytvořit panel Vlastnosti (Typy rodin).
28. Vytvořte typy rodin pro smyčku.
29. Kliknutím na tlačítko OK zavřete dialog Typy rodin.
30. Uložte rodinu.

    Rodina spojek se smyčkou je připravena k uložení a načtení do rodin spojek s více smyčkami.
