Vytvoření rodiny standardních spojovacích prvků stěn

Naučte se, jak vymodelovat rodinu standardních přípojů pro plné stěny.

Geometrie standardních přípojů stěn je náhodná, ty však musí být v souladu s několika pokyny. V tomto příkladu je použita metrická rodina, ale podobně můžete vytvořit verze s britskými jednotkami.

• V nárysu musí být geometrie načrtnuta pod horizontálním referenčním podlažím a vystředěna vzhledem k vertikální referenční rovině.
• Při pohledu shora musí být geometrie načrtnuta vpravo od horizontální referenční roviny.
• Je nutné vytvořit sdílený parametr, Výška instance, který vyjadřuje výšku geometrie přípojů v instancích.
• Na paletě Vlastnosti je nutné v části Další vybrat možnost Ořezat dutým tvarem při načtení.

1. Vytvořte novou rodinu pomocí šablony Obecný model plošný.rft.
2. Na paletě Vlastnosti vyberte v části Další možnost Ořezat dutým tvarem při načtení.
3. Otevřete přední bokorysný pohled.

4. Klikněte na kartu Vytvořit panel Tvary (Vysunutí).
Poznámka: Karta Vytvořit je přístupná pouze při práci v Editoru rodin.
5. Klikněte na panel Upravit | Vytvořit vysunutí panel Kreslit (Čára).

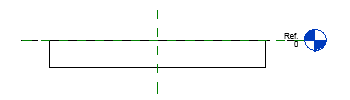

6. Vytvořte náčrt geometrie pro standardní přípoj stěny pod horizontálním referenčním podlažím. Horní horizontální hrana lichoběžníku musí být dvě čáry spojené na vertikální referenční rovině a načrtnuté na horizontální referenční rovinu.

7. Klikněte na kartu Vytvořit panel Vlastnosti (Typy rodin).
8. V dialogu Typy rodin přidejte následující vlastnosti typu s příslušnými hodnotami.
   • Hloubka
   • Vnitřní šířka
   • Vnější šířka
9. Přidejte následující vlastnosti typu s příslušnými vzorci.
   • Polovina vnitřní šířky: vnitřní šířka / 2
   • Polovina vnější šířky: vnější šířka / 2
10. Kliknutím na tlačítko OK zavřete dialog Typy rodin.
11. Klikněte na kartu Poznámkapanel Kóta (Zarovnaná).
12. Umístěte kóty pro pět parametrů typu.
13. Vyberte a zadejte správný popisek každé kóty.



14. Klikněte na kartu Upravit | Vytvořit vybrání vysunutím panel Režim (Dokončit).
15. Otevřete půdorysný pohled referenčního podlaží.
16. Vyberte vysunutí a pomocí uzlu tvaru přetáhněte horní hranu nad horizontální referenční rovinu přibližně do dvojnásobku její výšky.
17. Přetažením dolní hrany ji přichyťte k horizontální referenční rovině a poté ji uzamkněte.



18. Klikněte na kartu Vytvořit panel Vlastnosti (Typy rodin).
19. Vytvořte sdílený parametr s názvem Výška instance a přiřaďte k němu příslušnou hodnotu.
20. Kliknutím na tlačítko OK zavřete dialog Typy rodin.
21. Klikněte na kartu Poznámkapanel Kóta (Zarovnaná).
22. Umístěte kótu výšky geometrie přípoje.
23. Vyberte kótu a označte ji popiskem Výška instance.



24. Klikněte na kartu Vytvořit panel Vlastnosti (Typy rodin).
25. Vytvořte typy rodin pro standardní přípoj stěny.
26. Kliknutím na tlačítko OK zavřete dialog Typy rodin.
27. Uložte rodinu.

    Rodina standardního přípoje stěny je připravena k uložení a načtení do projektu.
