Vytvoření rodiny typů dutých jader

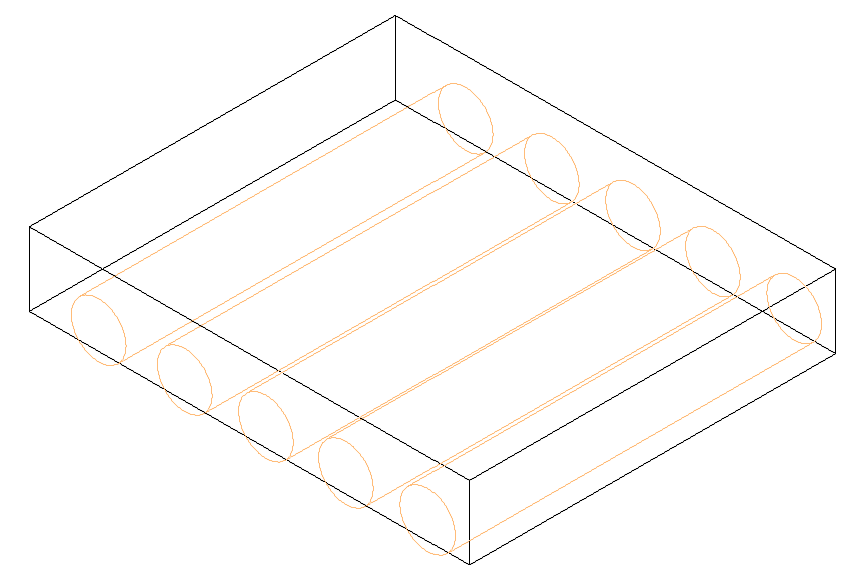

Naučte se, jak vytvořit model rodiny typů dutých jader.

Známé problémy týkající se rodin dutých jader

• Vlákna mají pouze jeden průměr.
• Volný tvar výztuže projde vnitřními otvory.
• V případě úpravy šířky dutinové desky se neaktualizují vybrání. Chcete-li aktualizovat tuto geometrii, znovu rozdělte podlahu.
• Průměry lan by měly být větší než 5 mm.

1. Vytvořte novou rodinu pomocí šablony Obecný model.rft.
2. Otevřete přední bokorysný pohled.
3. Vytvořte nový objekt vysunutí: karta Vytvořit panel Tvary (Vysunutí).

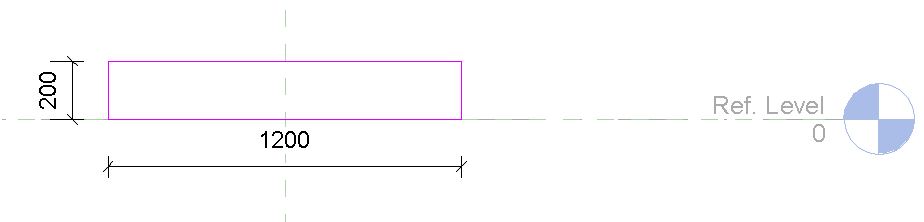

4. Pomocí nástrojů pro kreslení načrtněte obdélník. Šířka obdélníku musí být maximální šířka prvku (v tomto případě 1 200 mm) a výška obdélníku se musí shodovat s výškou prvku (v tomto případě 200 mm). Vysunutí může mít libovolnou délku (v tomto případě 1 000 mm).



5. Klikněte na kartu Upravit | Vytvořit vysunutí panel Režim (Dokončit režim úprav). Vysunutí je virtuální prvek dutého jádra a nebude pro typ dutého jádra nastaveno.

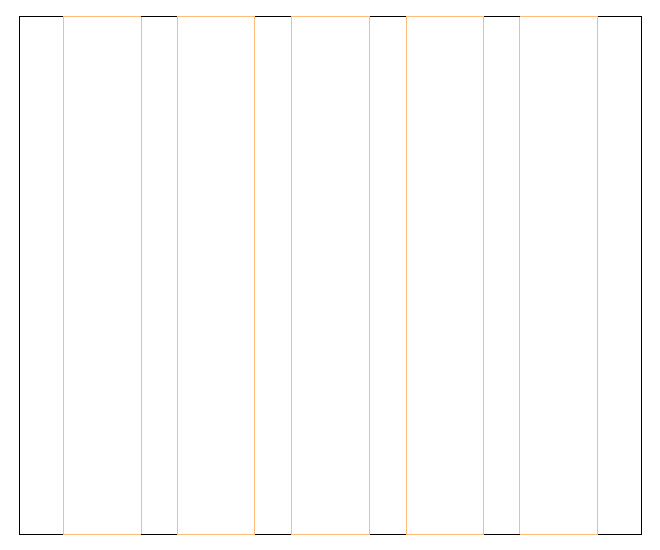

6. Vyberte 3D horní pohled (otvory jsou umístěny na horní ploše).

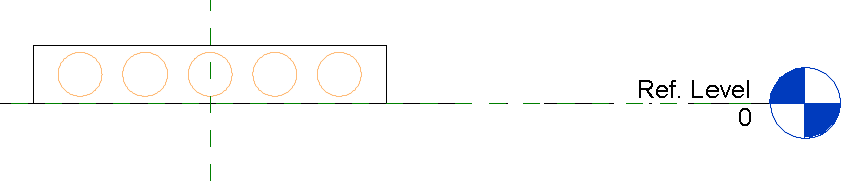

7. Klikněte na kartu Vytvořit panel Model (Komponenta). Načtěte rodinu vybrání, vyberte typ rodiny a umístěte vybrání do vysunutého tělesa, abyste vytvořili otvor.

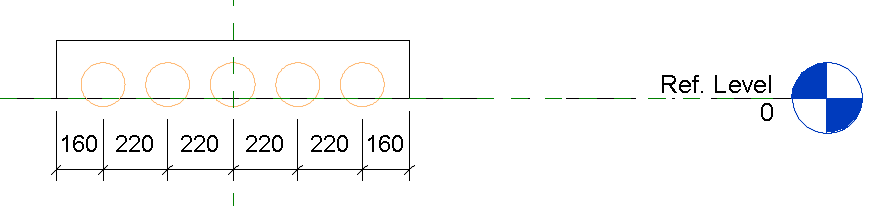

8. Vyberte 3D přední pohled a opravte horizontální polohu otvorů pomocí kótovacích čar, například:



9. Změnou parametru Pozice od horního okraje u otvorů upravte vertikální pozici otvorů. V tomto příkladu je parametr nastaven na 100 mm (polovina tloušťky prvku), aby byly otvory vertikálně vystředěny:



10. Definujte parametr platných šířek:
    1. Klikněte na kartu Vytvořit panel Vlastnosti (Typy rodin).
    2. V dialogu Typy rodin klikněte na možnost (Nový parametr).
    3. V dialogu Vlastnosti parametru vyberte možnost Sdílený parametr a kliknutím na tlačítko Vybrat vyberte soubor sdíleného parametru ze složky programových dat.
    4. Vyberte parametr platných šířek.
    5. Zavřete dialog Sdílený parametr a dialog Vlastnosti parametru.
    6. Nastavte parametr platných šířek pro typy dutých jader. Jedná se o šířky, ve kterých lze oříznout prvek. Můžete definovat libovolný počet intervalů ve formátu [od–do]. Všechny hodnoty musí být mezi 0 mm a šířkou prvku.

       Příklad: [95-225][315-445][535-665][755-885][795-1105].

       Poznámka: Pro britskou šablonu by hodnoty mezi závorkami měly být zadány jako desetinné palce.

11. Opakováním předchozího kroku přidejte parametr popisku vzoru CNC. Tento parametr by měl být seskupen v kategorii Data. Tento řetězec bude přidán do souboru CAM pro dutinovou desku pod položkou GenericInfo1.

12. Pokud byl vytvořen typ rodiny (například pokud pole Název není prázdné), ujistěte se, že název typu rodiny je stejný jako název rodiny.
13. Zavřete dialog a uložte rodinu jako Dutinová deska _XX do složky šablon vlastních desek. Výraz XX představuje tloušťku podlahy v centimetrech.
