Vytvoření rodiny rohových přípojů

Naučte se, jak vymodelovat rodinu rohových přípojů pro plné stěny.

Geometrie rohových přípojů je náhodná, ty však musí být v souladu s několika pokyny. V tomto příkladu je použita metrická rodina, ale podobně můžete vytvořit verze s britskými jednotkami.

• V nárysu musí být geometrie načrtnuta pod horizontálním referenčním podlažím a vystředěna vzhledem k vertikální referenční rovině.
• Při pohledu shora musí být geometrie načrtnuta vpravo od horizontální referenční roviny.
• Je nutné vytvořit sdílený parametr, Výška instance, který vyjadřuje výšku geometrie přípojů v instancích.
• Na paletě Vlastnosti je nutné v části Další vybrat možnost Ořezat dutým tvarem při načtení.

1. Vytvořte novou rodinu pomocí šablony Obecný model plošný.rft. (metrické nebo britské jednotky).
2. Na paletě Vlastnosti vyberte v části Další možnost Ořezat dutým tvarem při načtení.
3. Otevřete přední bokorysný pohled.

4. Klikněte na kartu Vytvořit panel Tvary (Vysunutí).
   Poznámka: Karta Vytvořit je přístupná pouze při práci v Editoru rodin.
5. Klikněte na panel Upravit | Vytvořit vysunutí panel Kreslit (Čára).

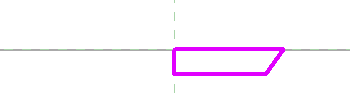

6. Vytvořte náčrt geometrie pro rohový přípoj stěny pod horizontálním referenčním podlažím a napravo od vertikální referenční roviny.

7. Klikněte na kartu Upravitpanel Upravit (Vyrovnat).

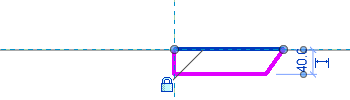

   • Zarovnejte a uzamkněte horní čáru geometrie k horizontálnímu referenčnímu podlaží.
   • Zarovnejte a uzamkněte levou čáru geometrie k vertikální referenční rovině.

8. Klikněte na kartu Vytvořit panel Vlastnosti (Typy rodin).
9. V dialogu Typy rodin přidejte následující vlastnosti typu s příslušnými hodnotami.
   • Hloubka
   • Vnitřní šířka
   • Vnější šířka
10. Kliknutím na tlačítko OK zavřete dialog Typy rodin.
11. Klikněte na kartu Poznámkapanel Kóta (Zarovnaná).
12. Umístěte kóty pro tři parametry typu.
13. Vyberte a zadejte správný popisek každé kóty.

14. Klikněte na kartu Upravit | Vytvořit vybrání vysunutím panel Režim (Dokončit).

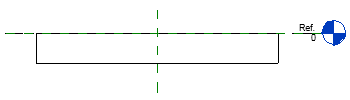

15. Otevřete půdorysný pohled referenčního podlaží.

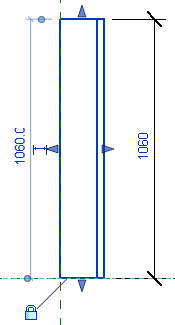

16. Vyberte vysunutí a pomocí uzlu tvaru přetáhněte horní hranu nad horizontální referenční rovinu přibližně do dvojnásobku její výšky.
17. Přetažením dolní hrany ji přichyťte k horizontální referenční rovině a poté ji uzamkněte.

18. Klikněte na kartu Vytvořit panel Vlastnosti (Typy rodin).
19. Vytvořte sdílený parametr s názvem Výška instance a přiřaďte k němu příslušnou hodnotu.
20. Kliknutím na tlačítko OK zavřete dialog Typy rodin.
21. Klikněte na kartu Poznámkapanel Kóta (Zarovnaná).
22. Umístěte kótu výšky geometrie přípoje.
23. Vyberte kótu a označte ji popiskem Výška instance.

24. Klikněte na kartu Vytvořit panel Vlastnosti (Typy rodin).
25. Vytvořte typy rodin pro rohový přípoj.
26. Kliknutím na tlačítko OK zavřete dialog Typy rodin.
27. Uložte rodinu.

    Rodina rohových přípojů je připravena k uložení a načtení do projektu.
