Vytvoření rodiny vybrání s eliptickým profilem

Naučte se vytvářet model rodiny vybrání s eliptickým profilem.

1. Vytvořte novou rodinu pomocí šablony Obecný model plošný.rft.
2. Vyberte 3D přední pohled.
3. Klikněte na kartu Vytvořit panel Srovnávací rovina (Referenční rovina).

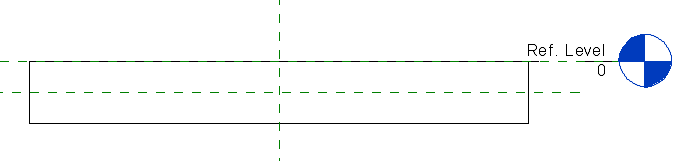

4. Doprostřed vysunutí desky umístěte novou horizontální referenční rovinu:



5. Vyberte novou referenční rovinu.

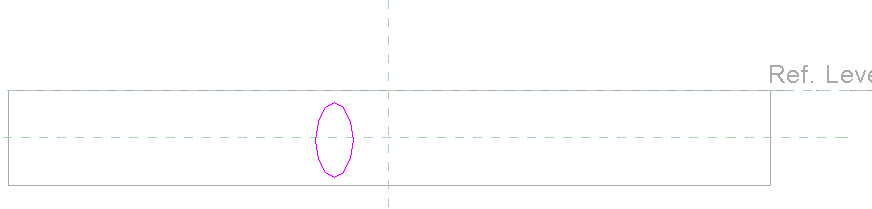

6. Na paletě Vlastnosti proveďte následující akce:
   • Parametr Jde o referenci nastavte na možnost Střed (výška).
   • Vyberte možnost Definuje počátek.
7. Klikněte na kartu Vytvořit panel Tvary Duté tvary (Vybrání vysunutím).
   Poznámka: Karta Vytvořit je přístupná pouze při práci v Editoru rodin.
8. Pomocí nástroje pro vytváření elips na panelu Kresli vytvořte pod novým referenčním podlažím elipsu.



9. Vyberte elipsu.
10. Na paletě Vlastnosti vyberte možnost Viditelná středová značka.

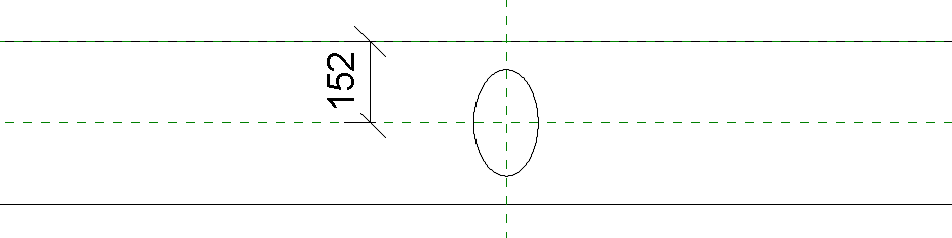

11. Vytvořte dvě kótovací čáry od středové značky elipsy k počátku definovanému referenčními rovinami:

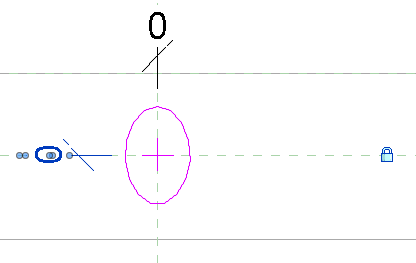

12. Vyberte elipsu, nastavením obou kót na hodnotu 0 přesuňte elipsu do počátku a pomocí zámku vytvořte značku vazby elipsy k počátku definovanému referenčními rovinami:

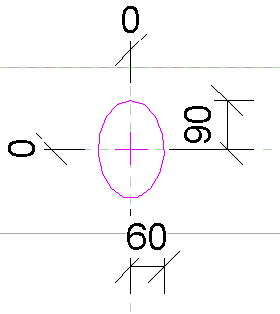

13. Vytvořte kótovací čáry pro oba poloměry elipsy:



14. (Volitelně) V dialogu Vlastnosti parametrů definujte parametry kótovacích čar pro dané poloměry. Například Radius_Vert a Radius_Horiz.

    Parametry typu jsou potřebné pouze v případě, že jsou vytvářeny typy rodin pro různé velikosti otvoru.

15. Klikněte na kartu Upravit | Vytvořit vysunutí panel Režim (Dokončit režim úprav).

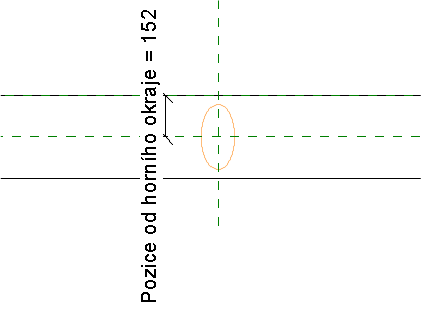

16. Vytvořte kótovací čáru od dříve vytvořené referenční roviny k horní hraně.



17. Přidejte k této kótovací čáře parametr instance Pozice od horního okraje jako sdílený parametr.

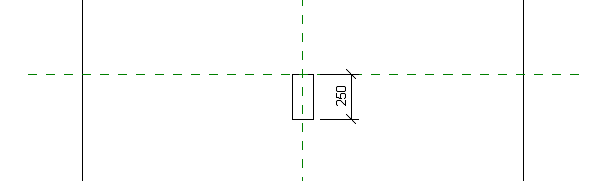

18. Otevřete půdorysný pohled referenčního podlaží a poté vyberte objekt vysunutí vybráním. Ve vlastnostech nastavte možnost Počátek vysunutí hodnotu 0.0. Potom klikněte na tlačítko vedle položky Konec vysunutí a vytvořte vazbu se sdíleným parametrem pro délku instance jako parametrem instance. Přesvědčte se, že vysunutí začíná v referenční rovině počátku:



19. Klikněte na kartu Vytvořit panel Vlastnosti (Kategorie a parametry rodiny). Vyberte:
    • Ořezat dutým tvarem při načtení
    • Sdílená
20. Klikněte na tlačítko OK.
21. Klikněte na kartu Vytvořit panel Vlastnosti (Typy rodin).

    V tomto příkladu jsou vytvořeny dva typy – 40×80 a 60×90:

    • Klikněte na tlačítko (Nový typ), zadejte název (40×80) a upravte parametry.
    • Klikněte na tlačítko (Nový typ), zadejte název (60×90) a upravte parametry.
22. Kliknutím na tlačítko OK soubor uložte.
