Vytvoření rodiny typů lan

Naučte se, jak vytvořit model příkladu rodiny typů lan.

Nejjednodušším způsobem, jak vytvořit rodinu typů lan, je zkopírovat odpovídající rodinu typů dutého jádra. Geometrie prvků je již nastavena a existující otvory vám mohou pomoci při umísťování vláken.

1. Otevřete rodinu typů dutého jádra, například hcs_20.rfa, a uložte ji pod novým názvem, například hcs_20_Strandtype1.rfa.
2. Přepněte na přední pohled a vytvořte vlákna jako válcová vysunutí. Průměr vysunutí se musí přesně shodovat s průměrem vláken ve virtuálním prvku ve vertikálním a horizontálním směru. Vysunutí může mít libovolnou délku.
   • Vytvořte vysunutí: Vytvořit Tvary Vysunutí.

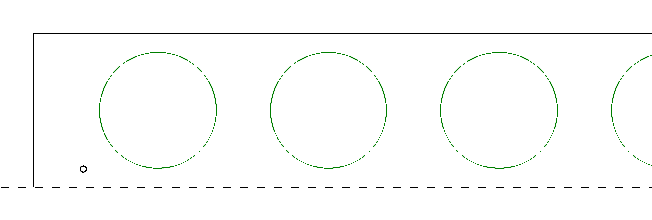

   • Vytvořte kružnici: Upravit | Vytvořit vysunutí Kreslit Kružnice. Nakreslete kružnici s průměrem vláken a zhruba ji umístěte.
   • Dokončete úpravy vysunutí: Upravit | Vytvořit vysunutí Režim Dokončit režim úprav.

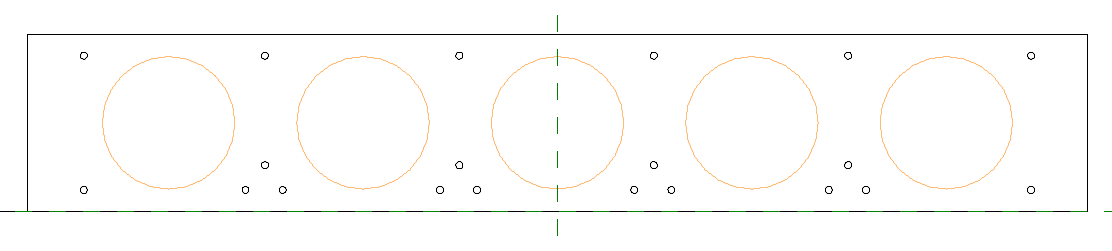

   • Vytvořte nová vysunutí nebo zkopírujte existující vysunutí pro všechna vlákna. Pomocí kótovacích čar vlákna přesně umístěte:

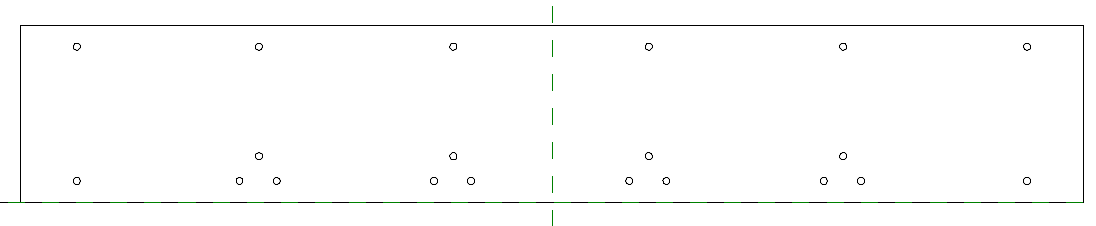

   • Vymažte otvory (vybrání vysunutím) z rodiny:



   • Odstraňte parametry z rodiny: Vytvořit Vlastnosti Typy rodin. Vyberte každý parametr a klikněte na tlačítko Odebrat.
   • Pokud byla rodina definována, je nutné ji přejmenovat, aby se shodovala s názvem rodiny typů lan (například název souboru bez přípony RFA).
   • Zavřete dialog a uložte novou rodinu.
