Rozhraní nástroje Copy Design

Informace o rozhraní nástroje Copy Design

Dialog Copy Design je nyní nemodální dialog s panelem nástrojů. To znamená, že může zůstat otevřený, zatímco budete používat klienta aplikace Vault k provádění jiných příkazů nebo přidávání souborů ke kopírování.

Dialog Copy Design se dělí na tři hlavní části:

Klávesové zkratky jsou k dispozici pro všechny možnosti v dialogu Copy Design.

Panel nástrojů

Panel nástrojů se skládá z pěti nabídek – Soubor, Zobrazit, Akce, Možnosti a Nápověda.

Nabídka Soubor
Export	Proveďte export do požadovaného umístění. V dialogu „Uložit jako“ určíte umístění a formát.
Přidat soubory	Přidejte do hlavního pohledu soubory, které chcete kopírovat. Další informace naleznete v části Nástroj Copy Design – přidání souborů.
Vymazat kořenový uzel	Pomocí možnosti Vymazat kořenový uzel dostupné v místní nabídce po kliknutí pravým tlačítkem můžete z dialogu odebrat uzel a všechny jeho podřazené položky. Tato možnost je dostupná pouze tehdy, když vyberete kořenový uzel.
Provést kopírování	Když je vše nakonfigurováno, kliknutím na položku Vytvořit kopii zahajte operaci kopírování. Před provedením operace kopírování nástroj Copy Design zkontroluje duplicitní názvy souborů a uživatelská oprávnění ke složce.
Konec	Kliknutím zavřete dialog Copy Design.

Nabídka Zobrazit
Panely	Vyberte, které panely chcete zobrazit v dialogu Copy Design.

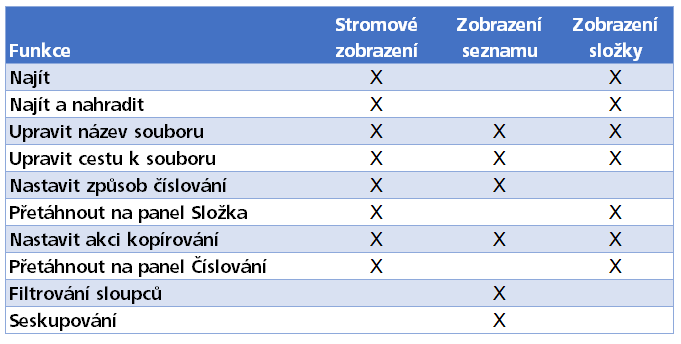

Rozvržení	Přizpůsobte si vzhled hlavní mřížky. Můžete vybírat ze tří pohledů: Stromové zobrazení: Zobrazí sestavu v uspořádané konfiguraci, která zobrazuje hierarchii sestavy a asociovaných souborů v procesu kopírování. To vám umožní porozumět vztahu všech souborů zahrnutých do procesu kopírování. Ve stromovém zobrazení jsou k dispozici následující operace: najít, najít a nahradit, upravit název souboru, upravit cestu k souboru, nastavit způsob číslování, přetáhnout položky na panel Číslování, nastavit akci kopírování a přetáhnout položky na panel Složka. Zobrazení seznamu: Zobrazí všechny soubory asociované se souborem vybraným v procesu kopírování. V zobrazení seznamu jsou k dispozici následující operace: upravit název souboru, upravit cestu k souboru, nastavit schéma pojmenování, nastavit akci kopírování, filtrovat sloupce a seskupovat sloupce. Zobrazení složky: Zobrazí cílovou složku, do které se po dokončení procesu kopírování umístí nové soubory. V zobrazení složky jsou k dispozici následující operace: najít, najít a nahradit, upravit název souboru, upravit cestu k souboru, přetáhnout položky na panel Číslování, nastavit akci kopírování a přetáhnout položky na panel Složka.
Zobrazit čáry mřížky	Výběrem této možnosti můžete vypnout nebo zapnout zobrazení čar v mřížce.
Zobrazit pásování	Výběrem této možnosti můžete vypnout nebo zapnout zobrazení barevných pásů v mřížce.
Zobrazit výkresový pohled	Ve výchozím nastavení je zkopírován vybraný model a všechny asociované výkresy. Když je aktivován výkresový pohled, režim pohledu zobrazuje všechny asociované výkresy a vy můžete konfigurovat operaci kopírování na základě výkresů. Výkresy jsou nyní viditelné ve složce Dokumentace. Zobrazíte ji výběrem ve stromovém zobrazení. Poznámka: Stav Automatické označuje, že se s výkresem připojeným k souboru provede stejná akce jako s asociovaným souborem. Pokud je například soubor označen ke kopírování, k asociovanému výkresu bude během události kopírování přiřazen stejný název a umístění pro uložení.
Zobrazit podřazené	Vyberte, zda chcete v pohledu kopírování zobrazit, nebo skrýt přílohy modelu a soubory knihoven. Ve výchozím nastavení jsou pro kopírování všechny soubory knihoven a přílohy nastaveny. Můžete však také přiřadit různé akce kopírování k podřazeným souborům tak, že je zobrazíte v pohledu Kopírování návrhu. V nabídce Zobrazit podřazené vyberte, které typy podřazených souborů se mají zobrazit, zaškrtnutím jednoho nebo obou následujících políček: Přílohy Výběrem možnosti Přílohy zobrazíte všechny soubory příloh. Poznámka: Soubory s klasifikacemi Reprezentace návrhu a Vizualizace návrhu se nezkopírují a v nástroji Copy Design nejsou viditelné. Zahrnout soubory knihoven Zaškrtnutím políčka Zahrnout soubory knihoven zobrazíte všechny asociované soubory knihoven.
Automatická změna velikosti sloupce	Výběrem této možnosti lze zapnout nebo vypnout, zda se sloupce automaticky přizpůsobí velikosti dostupné oblasti pohledu.
Najít	Vyberte, pokud chcete vyhledat text. Vyhledávat můžete text v hlavní mřížce nebo na panelu Číslování.
Najít a nahradit	Umožňuje najít text a nahradit jej jiným požadovaným textem. Operaci můžete provést v hlavním okně nebo na panelu Číslování.
Obnovit	Obnovením hlavního pohledu nástroje Copy Design zobrazíte poslední změny souborů a struktury návrhu. Poznámka: Pokud jsou závislé soubory skryté, zobrazí se následující zpráva: „Některé podřazené položky přidaného objektu nejsou dostupné“. Přístup k závislým souborům musí zajistit správce. Po získání přístupu obnovte hlavní pohled nástroje Copy Design.

Nabídka Akce
Kopírovat vše	Výběrem položky Kopírovat vše označíte ke kopírování všechny soubory v hlavním pohledu.
Kopírovat uzly na nejvyšší úrovni	Pomocí jediného příkazu lze kopírovat více různých stromů návrhu. Výběrem položky Kopírovat uzly na nejvyšší úrovni označíte ke kopírování všechny komponenty nejvyšší úrovně.
Kopírovat	Tuto možnost vyberte, pokud chcete kopírovat soubory z hlavní mřížky. Podržením klávesy Ctrl vyberete více souborů.
Kopírovat do	Tuto možnost vyberte, pokud chcete kopírovat soubory z hlavní mřížky do zadaného umístění. Podržením klávesy Ctrl vyberete více souborů. Další informace naleznete v části Kopírovat do.
Kopírovat větev	Umožňuje kopírovat kompletní větev se všemi soubory, přičemž zachovává původní strukturu složek.
Kopírovat větev do	Umožňuje kopírovat kompletní větev do zadané složky, přičemž zachovává původní strukturu složek.
Použít znovu	Soubor se znovu použije bez vytvoření kopie. Jedná se o skvělý způsob, jak minimalizovat duplicity souboru, který je nutné použít ve více než jednom umístění návrhu. Znovu použité soubory nejsou přejmenovány na základě žádného přiřazeného způsobu číslování a zachovají si všechny původní vlastnosti.
Použít vše znovu	Provede akci opětovného použití u všech souborů v hlavní mřížce.
Znovu použít větev	Použije akci opětovného použití na vybraný soubor a celou strukturu souborů pod ním. Určené soubory budou znovu použity v cílové struktuře a nebudou vytvořeny žádné kopie.
Nahradit	Nahradí vybraný soubor jiným souborem. Název zkopírovaného souboru se změní na název náhradního souboru. Stejný soubor může být zkopírován do více umístění. Poznámka: Nevyřízenou kopii souboru lze použít jako náhradu. Další informace naleznete v části Nahradit.
Vyloučit	Nastaví u vybraných souborů akci Vyloučit. Tuto akci lze použít pouze u nadřazených souborů dokumentace. Pokud je nastavena u jiného souboru ve struktuře, bude daný soubor během operace kopírování znovu použit. Soubory označené stavem Vyloučit se nezkopírují ani znovu nepoužijí.
Přejít na	Po provedení operace kopírování můžete otevřít zdrojovou nebo cílovou složku pomocí možností v místní nabídce dostupné po kliknutí pravým tlačítkem.

Nabídka Možnosti
Způsoby číslování	Vyberte způsob číslování a nastavte tak, které způsoby vytváření názvů jsou v konfiguraci nástroje Copy Design platné. Můžete také nastavit výchozí způsob číslování. Další informace naleznete v části Nástroj Copy Design – panel Způsoby číslování.
Pravidla akcí	Pomocí této možnosti lze vytvářet, upravovat a odstraňovat pravidla, která se používají u vašich operací kopírování. Každá sada pravidel obsahuje skupinu pravidel chování souboru a nastavení vlastností, které lze použít u kopírovaného souboru na základě zdrojového souboru. Další informace o vytváření a úpravách pravidel naleznete v tématu Nástroj Copy Design – pravidla akcí.
Automaticky kopírovat nadřazené položky	Když je zapnuta možnost Automaticky kopírovat nadřazené položky, zkopírují se také nadřazené položky všech kopírovaných komponent. Poznámka: Pokud je tato možnost vypnuta, zdrojové sestavy budou upraveny, aby zahrnovaly nově zkopírovanou součást.
Propojit výkresy s modely	Když je tato možnost vybrána, bude každý výkres připojený k modelu zkopírován do stejného umístění a bude sdílet stejný nový název souboru, jaký má model. U výkresu se nastaví automatická akce. Poznámka: Pokud je s modelem asociován více než jeden výkres, proces kopírování zobrazí výzvu s chybovou zprávou. V té bude uvedeno, že dva výkresy nemohou mít stejný název a proces kopírování se nespustí. Chybu vyřešíte vyloučením nebo přejmenováním jednoho z výkresů.
Odebrat všechny přílohy	Pokud je tato možnost vybrána, budou z nově vytvořených souborů odebrány všechny přílohy. Ve výchozím nastavení budou všechny soubory příloh připojeny k novému souboru.
Odebrat objekty rozpisky	Pokud je tato možnost vybrána, budou informace rozpisky v nově vytvořených souborech během operace kopírování odebrány. Poznámka: Tyto soubory nebude možné přiřadit k položce, dokud nebudou aktualizovány v aplikaci CAD.
Vybrat reference	Ve výchozím nastavení jsou zkopírovány všechny reference komponent. Když je zapnuta možnost Vybrat reference, můžete vybrat, které reference komponenty se zkopírují. Poznámka: Při použití pohledu Vybrat reference není povolen vícenásobný výběr. Každá reference, která je vybrána, musí mít jedinečnou akci. Další informace o vytváření a úpravách pravidel naleznete v části Vybrat reference.

Mřížka hlavního pohledu

Hlavní pohled nástroje Copy Design zobrazuje názvy souborů dostupných ke kopírování, cílovou složku, akce, které budou se soubory provedeny, revize a stav souborů a počet instancí jednotlivých souborů v aktuálním seznamu.

Tip: Ve výchozím nastavení jsou názvy referenčních souborů při přiřazení akce nastaveny na název cílového souboru. Můžete zobrazit panel Číslování k identifikaci souborů podle původního názvu nebo přidat Název souboru (starší) do hlavního pohledu.

V hlavním pohledu je také možné spravovat akce kopírování a přizpůsobit pohled.

Navigační panel

Rozhraní nástroje Copy Design lze zjednodušit zrušením ukotvení panelů, změnou umístění ukotvení nebo vypnutím panelů tak, aby se nezobrazovaly.

Existují čtyři různé navigační panely.

Místo použití	Panel Místo použití vám umožňuje vysledovat původ kopírovaných objektů a jejich umístění. Protože existující soubory lze nahradit nepotvrzenými instancemi kopírovaných souborů, kopírovaná instance může mít více cílových umístění. Pomocí karty Místo použití zajistěte, aby se soubory kopírovaly do správných umístění. Další informace naleznete v části Panel Místo použití.

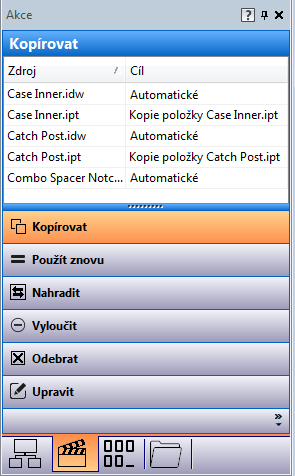

Akce	Panel Akce umožňuje zkontrolovat, které operace jsou přiřazeny k souborům v hlavním pohledu. Po nakonfigurování souborů v hlavním pohledu můžete pomocí panelu Akce filtrovat soubory na základě operací, které jsou k nim přiřazeny. Přiřazené operace zahrnují kopírování, opětovné použití, nahrazení, vyloučení, odebrání či úpravu. Poznámka: Operace akcí můžete nastavit také přetažením souborů z hlavní mřížky na tlačítka požadovaných operací na panelu Akce. Další informace naleznete v části Panel Akce.
Číslování	Panel Číslování uvádí všechny soubory vybrané ke kopírování. Kromě toho zobrazuje původní a nový název každého vybraného souboru. Mřížka zobrazuje možnosti přejmenování na základě dostupných způsobů číslování. V mřížce na panelu Číslování můžete upravit určitá pole a jednotlivé způsoby číslování. Další informace naleznete v části Panel Číslování.
Složky	Na panelu Složky lze zkontrolovat zdrojové a cílové složky operace kopírování návrhu. Jedná se o skvělý způsob, jak ověřit, zda jsou vybrány potřebné soubory a zda budou zkopírovány do správného umístění. Vybrané soubory lze seskupit k provádění operací na základě umístění složky. Kopírovat lze také přetažením souborů mezi složkami nebo z hlavní mřížky. Další informace naleznete v části Panel Složky.

Skrytí nebo zobrazení panelů

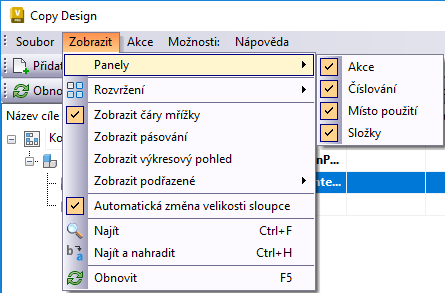

V dialogu Copy Design klikněte na možnost Zobrazit > Panely.
Vyberte panely, které chcete zobrazit v rozhraní nástroje Copy Design.

Ukotvení nebo zrušení ukotvení panelů

Chcete-li zrušit ukotvení panelu, vyberte záhlaví příslušného ukotveného panelu a přetáhněte jej ven z hlavní mřížky.
Chcete-li neukotvený panel automaticky znovu ukotvit, dvakrát klikněte na jeho záhlaví.

Konfigurace předvoleb ukotvení

Pravým tlačítkem klikněte na záhlaví panelu a vyberte jednu z následujících možností:
- Plovoucí, chcete-li zrušit ukotvení panelu a přesunout jej kamkoliv na obrazovce nástroje Copy Design.
- Ukotvit, chcete-li znovu ukotvit panel, který byl dříve nastaven na možnost Plovoucí.
- Automaticky skrýt, chcete-li automaticky sbalit panel, když se nepoužívá. Na pravé straně rozhraní se zobrazí ikona a kliknutím na ni lze otevřít panel.
- Zavřít, chcete-li daný panel zavřít a skrýt v pohledu.
