Erstellen einer Litzentypenfamilie

In diesem Abschnitt wird die Modellierung eines Beispiels für eine Litzentypenfamilie beschrieben.

Die einfachste Möglichkeit zum Erstellen einer Litzentypenfamilie besteht darin, die entsprechende Hohlkörpertypenfamilie zu kopieren. Die Elementgeometrie ist damit bereits festgelegt, und die bestehenden Öffnungen können bei der Positionierung der Spannstähle hilfreich sein.

1. Öffnen Sie die Hohlkörpertypenfamilie, z. B. hcs_20.rfa, und speichern Sie sie unter einem neuen Namen, z. B. hcs_20_Strandtype1.rfa.

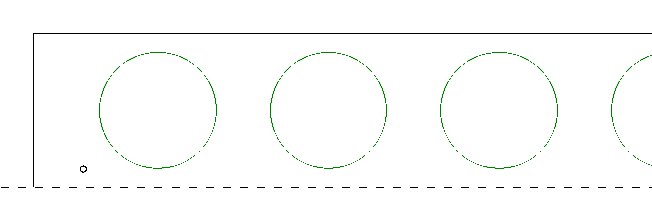

2. Wechseln Sie in die Frontansicht, und erstellen Sie die Spannstähle als zylindrische Extrusionen. Der Durchmesser der Extrusion muss der genaue Durchmesser der Spannstähle im virtuellen Element (vertikal und horizontal) sein. Die Extrusion kann beliebig lang sein.
   • Erstellen Sie die Extrusion: Erstellen Formen Extrusion.
   • Erstellen Sie einen Kreis: Ändern | Extrusion erstellen Zeichnen Kreis. Zeichnen Sie einen Kreis mit dem Durchmesser der Spannstähle, und platzieren Sie ihn ungefähr an der vorgesehenen Position.
   • Beenden Sie die Bearbeitung der Extrusion: Ändern | Extrusion erstellen Modus Bearbeitungsmodus beenden.

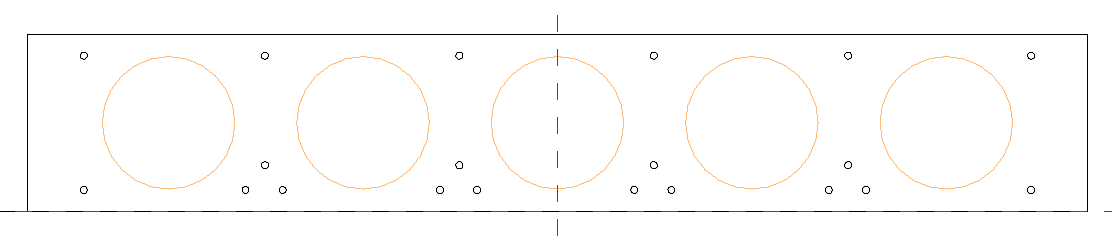

   • Erstellen Sie neue Extrusionen für alle Spannstähle, oder kopieren Sie die bestehende. Positionieren Sie die Spannstähle präzise mithilfe von Maßlinien:

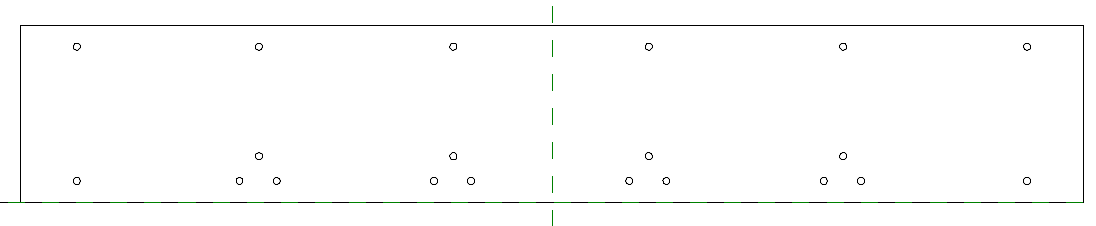

   • Löschen Sie die Öffnungen (Abzugskörperextrusionen) aus der Familie:



   • Löschen Sie die Parameter aus der Familie: Erstellen Eigenschaften Familientypen. Wählen Sie die einzelnen Parameter aus, und klicken Sie auf Entfernen.
   • Wenn eine Familie definiert wurde, müssen Sie sie umbenennen und ihr den Namen der Litzentypenfamilie zuweisen (z. B. den Dateinamen ohne die Erweiterung .rfa).
   • Schließen Sie das Dialogfeld, und speichern Sie die neue Familie.
