Erstellen eines Unterteilungsprofils für Betonfertigteile

In diesem Abschnitt wird die Modellierung eines Unterteilungsprofils beschrieben.

1. Erstellen Sie eine neue Familie aus der Vorlage (Metric) Division Profile.rfa.

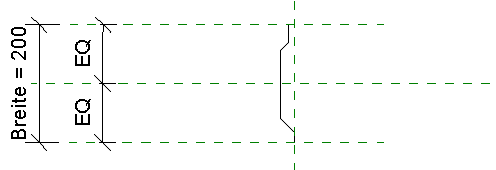

2. Zeichnen Sie das Profil: Erstellen Detail (Linie). Das Profil muss auf der linken Seite der vertikalen Referenzebene definiert werden, an deren unterem Ende beginnen, an ihrem oberen Ende enden und eine durchgehende Linie sein. Beispiel:





   Die vertikale Referenzebene ist die Kante des Hohlkörperelements.

3. Normalerweise muss für jede Geschossdeckenstärke ein eigenes Profil erstellt werden, da es problematisch ist, zu definieren, welcher Teil geändert werden muss, wenn das Profil für eine andere Stärke verwendet wird.
4. Speichern Sie die Familie z. B. unter C:\ProgramData\Autodesk\RVT 2023 Release\Families\[LANGUAGE]\Structural Precast\Hollow Core Slab\Profiles als Profile A.rfa.
