Erstellen einer Standardwandverbindungsfamilie

In diesem Abschnitt wird beschrieben, wie Sie eine Standardverbindungsfamilie für Massivwände erstellen können.

Die Geometrie für Standardverbindungen kann beliebig festgelegt werden, wobei jedoch einige Richtlinien einzuhalten sind. In diesem Beispiel wird eine Familie mit metrischen Einheiten gezeigt, Versionen mit britischen Einheiten können jedoch auf ähnliche Weise erstellt werden.

• In der Vorderansicht muss die Geometrie unterhalb der horizontalen Referenzebene skizziert und relativ zur vertikalen Referenzebene zentriert ausgerichtet werden.
• Bei der Ansicht von oben muss die Geometrie rechts neben der horizontalen Referenzebene skizziert werden.
• Zur Darstellung der Höhe der Verbindungsgeometrie in Exemplaren muss der gemeinsam genutzte Parameter Exemplarhöhe erstellt werden.
• In der Eigenschaftenpalette muss unter Sonstige die Option Beim Laden mit Abzugskörper schneiden ausgewählt sein.

1. Erstellen Sie eine neue Familie unter Verwendung der Vorlage M_Allgemeines Modell (Fläche).rft.
2. Wählen Sie in der Eigenschaftenpalette unter Sonstige die Option Beim Laden mit Abzugskörper schneiden.
3. Öffnen Sie die Vorderansicht.

4. Klicken Sie auf Registerkarte Erstellen Gruppe Formen (Extrusion).
Anmerkung: Auf die Registerkarte Erstellen kann nur zugegriffen werden, wenn Sie im Familieneditor arbeiten.
5. Klicken Sie auf Registerkarte Ändern | Extrusion erstellen Gruppe Zeichnen (Linie).
6. Skizzieren Sie die Geometrie für die Standardwandverbindung unterhalb der horizontalen Referenzebene. Die obere horizontale Kante des Trapezes muss aus zwei Linien bestehen, die an der vertikalen Referenzebene verbunden sind, und sie muss auf der horizontalen Referenzebene skizziert werden.

7. Klicken Sie auf Registerkarte Erstellen Gruppe Eigenschaften (Familientypen).
8. Fügen Sie im Dialogfeld Familientypen die folgenden Typeneigenschaften mit passenden Werten hinzu.
   • Tiefe
   • Breite innen
   • Breite außen
9. Fügen Sie die folgenden Typeneigenschaften mit entsprechenden Formeln hinzu.
   • Halbe Breite Innen: Breite Innen/2
   • Halbe Breite außen: Breite außen/2
10. Klicken Sie auf OK, um das Dialogfeld Familientypen zu schließen.
11. Klicken Sie auf Registerkarte Beschriften Bemaßung (Ausgerichtet).
12. Platzieren Sie die Bemaßungen für die fünf Typenparameter.
13. Wählen Sie die einzelnen Bemaßungen aus, und geben Sie die richtigen Beschriftungen an.



14. Klicken Sie auf Registerkarte Ändern | Extrusion (Abzugskörper) erstellen Gruppe Modus (Fertig stellen).

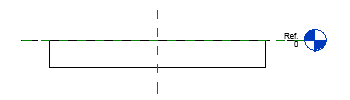

15. Öffnen Sie die Grundrissansicht für die Referenzebene.
16. Wählen Sie die Extrusion aus, und ziehen Sie mithilfe des Formgriffs die Oberkante über die horizontale Referenzebene hinaus nach oben bis auf etwa die doppelte Höhe.
17. Ziehen Sie die untere Kante, sodass sie an der horizontalen Referenzebene gefangen wird, richten Sie sie an dieser aus, und sperren Sie sie.



18. Klicken Sie auf Registerkarte Erstellen Gruppe Eigenschaften (Familientypen).
19. Erstellen Sie einen gemeinsam genutzten Parameter mit dem Namen Exemplarhöhe, und weisen Sie ihm einen entsprechenden Wert zu.
20. Klicken Sie auf OK, um das Dialogfeld Familientypen zu schließen.
21. Klicken Sie auf Registerkarte Beschriften Bemaßung (Ausgerichtet).
22. Platzieren Sie eine Bemaßung für die Höhe der Verbindungsgeometrie.
23. Wählen Sie die Bemaßung aus, und beschriften Sie sie mit „Exemplarhöhe“.



24. Klicken Sie auf Registerkarte Erstellen Gruppe Eigenschaften (Familientypen).
25. Erstellen Sie Familientypen für die Standardwandverbindung.
26. Klicken Sie auf OK, um das Dialogfeld Familientypen zu schließen.
27. Speichern Sie die Familie.

    Damit ist die Standardwandverbindungsfamilie fertig und kann gespeichert und in Projekte geladen werden.
