Erstellen einer Hohlkörpertypenfamilie

In diesem Abschnitt wird die Modellierung einer Hohlkörpertypenfamilie beschrieben.

Bekannte Probleme bei Hohlkörperfamilien

• Litzen haben nur einen Durchmesser.
• Freiformbewehrung verläuft durch Öffnungen im Inneren.
• Abzugskörper werden nicht aktualisiert, wenn die Breite der Hohlkörperdecke geändert wird. Um diese Geometrie zu aktualisieren, unterteilen Sie die Geschossdecke erneut.
• Der Durchmesser von Litzen muss größer als 5 mm sein.

1. Erstellen Sie eine neue Familie mithilfe der Vorlage Metric Generic Model.rft.
2. Öffnen Sie die Vorderansicht.
3. Erstellen Sie ein neues Extrusionsobjekt: Registerkarte Erstellen Gruppe Formen (Extrusion).

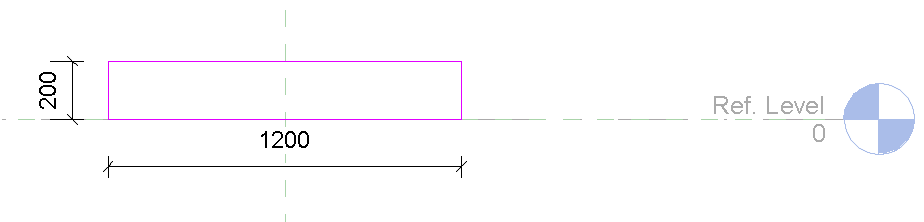

4. Skizzieren Sie mithilfe der Zeichenwerkzeuge ein Rechteck. Die Breite des Rechtecks muss der maximalen Breite des Elements (hier: 1200 mm) entsprechen, und die Höhe des Rechtecks muss gleich der Höhe des Elements (hier: 200 mm) sein. Die Extrusion kann beliebig lang sein (hier: 1000 mm).



5. Klicken Sie auf Registerkarte Ändern | Extrusion erstellen Gruppe Modus (Bearbeitungsmodus beenden). Die Extrusion ist das virtuelle Hohlkörperelement, das Sie jetzt für den Hohlkörpertyp einrichten.
6. Wählen Sie die 3D-Draufsicht (die Löcher werden in der oberen Fläche platziert).

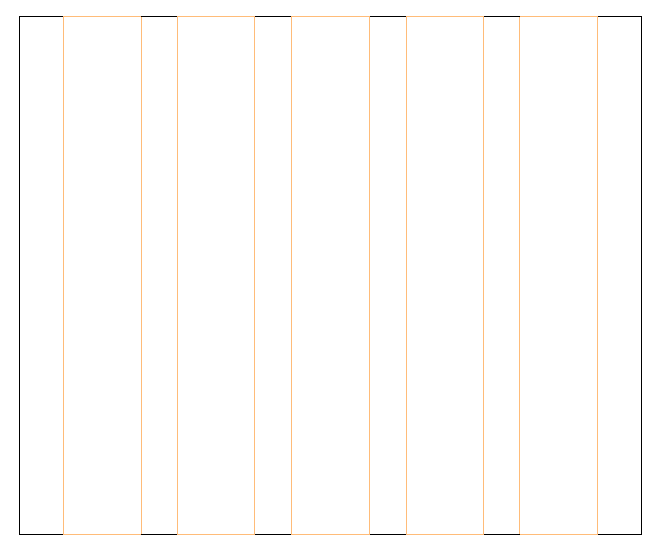

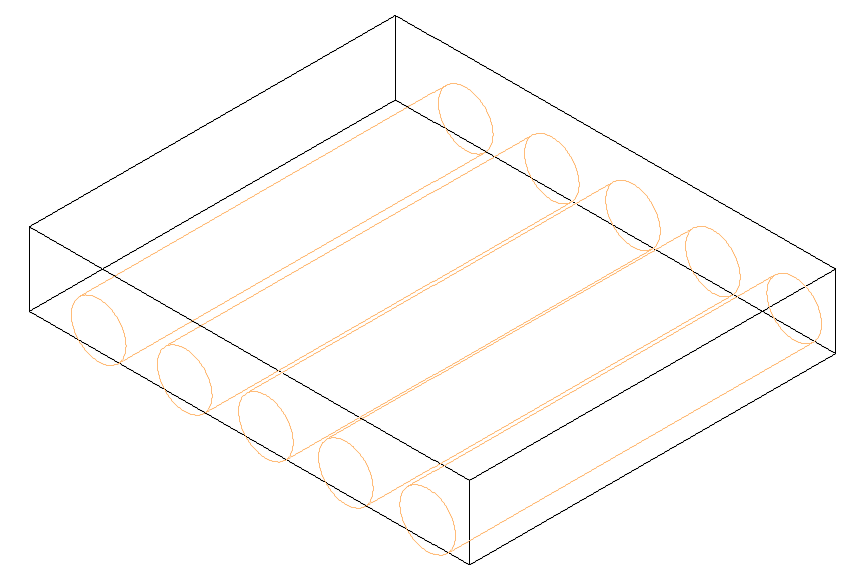

7. Klicken Sie auf Registerkarte Erstellen Gruppe Modell (Bauteil). Laden Sie die Abzugskörperfamilie, wählen Sie den Familientyp, und platzieren Sie den Abzugskörper im Extrusionskörper, um das Loch zu erstellen.

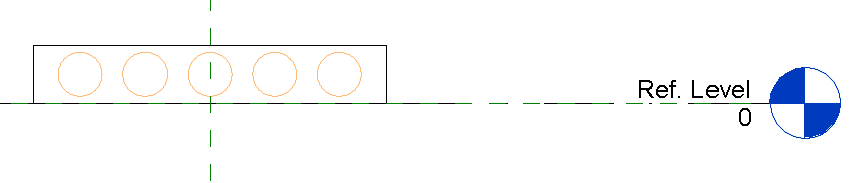

8. Wählen Sie die 3D-Vorderansicht, und korrigieren Sie mithilfe von Maßlinien die horizontale Position der Öffnungen, z. B.:

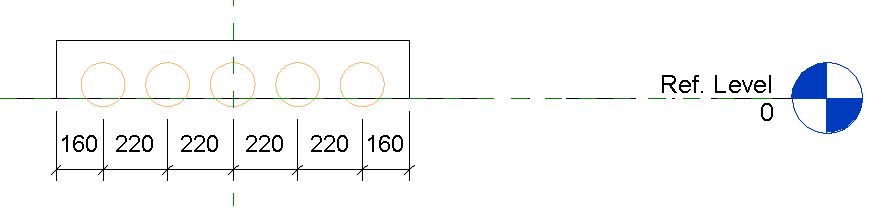

9. Ändern Sie die vertikale Position der Löcher mithilfe ihres Parameters Position von oben. In diesem Beispiel wird der Wert 100 mm (die halbe Stärke des Elements) für diesen Parameter gewählt, um die Löcher vertikal zu zentrieren:



10. Definieren Sie den Parameter Gültige Breiten:
    1. Klicken Sie auf Registerkarte Erstellen Gruppe Eigenschaften (Familientypen).
    2. Klicken Sie im Dialogfeld Familientypen auf (Neuer Parameter).
    3. Wählen Sie im Dialogfeld Parametereigenschaften die Option Gemeinsam genutzter Parameter, und klicken Sie auf Auswählen, um die Datei für den gemeinsam genutzten Parameter aus dem Ordner mit den Programmdaten zu wählen.
    4. Wählen Sie den Parameter Gültige Breiten aus.
    5. Schließen Sie das Dialogfeld Gemeinsam genutzter Parameter und das Dialogfeld Parametereigenschaften.
    6. Legen Sie den Parameter Gültige Breiten für die Hohlkörpertypen fest. Dies sind die Breiten, auf die das Element zugeschnitten werden kann. Sie können beliebig viele Intervalle im Format [von-bis] definieren. Alle Werte müssen zwischen 0 mm und der Breite des Elements liegen.

       Beispiel: [95-225][315-445][535-665][755-885][795-1105].

       Anmerkung: Für die britische Vorlage sollten die Werte zwischen Klammern als Dezimalzahl in Zoll eingegeben werden.

11. Wiederholen Sie den vorherigen Schritt, wobei Sie den Beschriftungsparameter CNC-Muster hinzufügen. Dieser Parameter muss in die Kategorie Daten eingeordnet werden. Diese Zeichenfolge wird in der CAM-Datei für die Hohlkörperdecke unter GenericInfo1 hinzugefügt.

12. Wenn ein Familientyp erstellt wurde (wenn beispielsweise das Feld Name nicht leer ist), muss der Name des Familientyps mit dem Namen der Familie übereinstimmen.
13. Schließen Sie das Dialogfeld, und speichern Sie die Familie als Hohlkörperdecke _XX im Vorlagenordner Benutzerdefinierte Platten. Die Angabe „XX“ steht für die Dicke der Geschossdecke in cm.
