Erzeugen einer Abzugskörperfamilie mit einem elliptischen Profil

In diesem Abschnitt wird beschrieben, wie Sie eine Abzugskörperfamilie mit einem elliptischen Profil modellieren können.

1. Erstellen Sie eine neue Familie mit der Vorlage Metric Generic Model face based.rft.
2. Wählen Sie die 3D-Vorderansicht.
3. Klicken Sie auf Registerarte Erstellen Gruppe Bezug (Referenzebene).

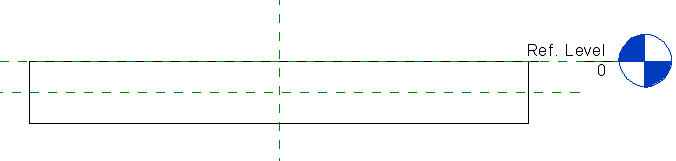

4. Platzieren Sie eine neue horizontale Referenzebene in der Mitte der Plattenextrusion:



5. Wählen Sie die neue Referenzebene aus.
6. Gehen Sie in der Eigenschaftenpalette wie folgt vor:
   • Wählen Sie für den Parameter Ist eine Referenz den Wert Mitte (Ansicht).
   • Aktivieren Sie Bestimmt Ursprung.
7. Klicken Sie auf Registerkarte Erstellen Gruppe Formen Abzugskörperform (Abzugskörper - Extrusion).
   Anmerkung: Auf die Registerkarte Erstellen kann nur zugegriffen werden, wenn Sie im Familieneditor arbeiten.

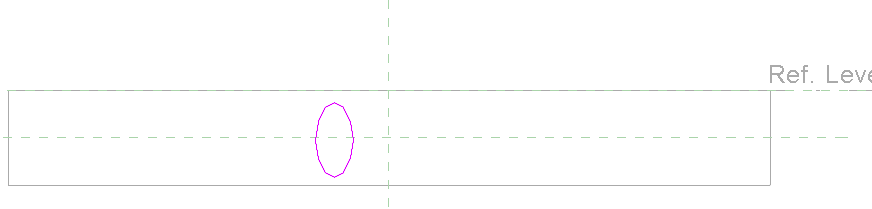

8. Erstellen Sie eine neue Ellipse unter der neuen Referenzebene mit dem Werkzeug Ellipse in der Gruppe Zeichnen:



9. Wählen Sie die Ellipse aus.
10. Wählen Sie in der Eigenschaftenpalette die Option Mittelpunkt sichtbar.
11. Erstellen Sie zwei Maßlinien vom Mittelpunkt der Ellipse zum Ursprung, der durch die Referenzebenen definiert wird:

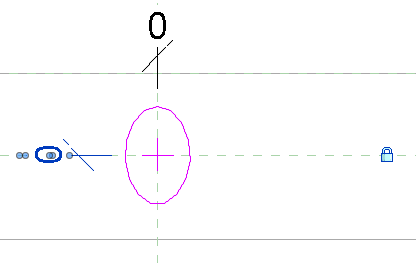

12. Wählen Sie die Ellipse aus, legen Sie beide Bemaßungswerte auf 0 fest, um die Ellipse an den Ursprung zu verschieben, und sperren Sie sie, um eine Abhängigkeit (mit entsprechender Markierung) für die Ellipse und den Ursprung zu erzeugen, der durch die Referenzebenen definiert wird:



13. Erstellen Sie Maßlinien für beide Radien der Ellipse:



14. (Optional) Definieren Sie Parameter für die Maßlinien für die Radien der Parametereigenschaften. Sie können beispielsweise Radius_Vert und Radius_Horiz verwenden.

    Typenparameter sind nur erforderlich, wenn Familientypen für verschiedene Lochgrößen erstellt werden.

15. Klicken Sie auf Registerkarte Ändern | Extrusion erstellen Gruppe Modus (Bearbeitungsmodus beenden).

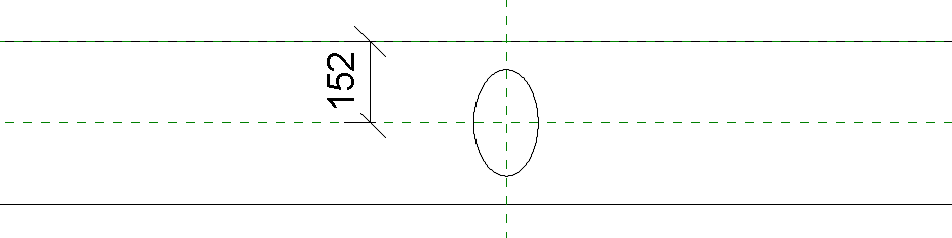

16. Erzeugen Sie eine Maßlinie von der zuvor erstellten Referenzebene zur oberen Kante.

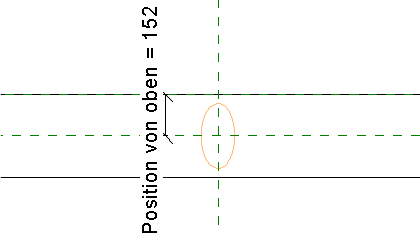

17. Fügen Sie dieser Maßlinie den Exemplarparameter Position von oben als gemeinsam genutzten Parameter hinzu.

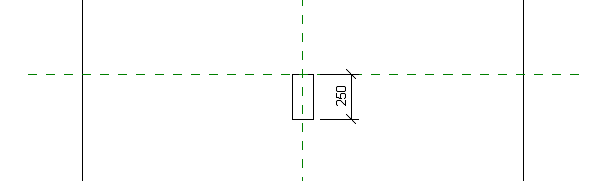

18. Öffnen Sie die Referenzebenenansicht des Grundrisses und wählen Sie dann das Abzugskörperextrusionsobjekt. Legen Sie in den Eigenschaften den Wert 0,0 für Extrusionsbeginn fest. Klicken Sie anschließend auf die Schaltfläche neben Extrusionsende, und binden Sie diese Eigenschaft als Exemplarparameter an den gemeinsam genutzten Parameter für die Länge des Exemplars. Stellen Sie sicher, dass die Extrusion an der Referenzebene des Ursprungs beginnt:



19. Registerkarte Erstellen Gruppe Eigenschaften (Familienkategorie und -parameter). Wählen Sie folgenden Pfad aus:
    • Beim Laden mit Abzugskörper schneiden
    • Gemeinsam genutzt
20. Klicken Sie auf OK.
21. Klicken Sie auf Registerkarte Erstellen Gruppe Eigenschaften (Familientypen).

    In diesem Beispiel werden zwei Typen erstellt – 40x80 und 60x90:

    • Klicken Sie auf (Neuer Typ), geben Sie den Namen (40x80) ein, und ändern Sie die Parameter.
    • Klicken Sie auf (Neuer Typ), geben Sie den Namen (60x90) ein, und ändern Sie die Parameter.
22. Klicken Sie auf OK, und speichern Sie die Datei.
