Para crear una cota AEC con parámetros especificados por el usuario

1. Abra la paleta de herramientas que desee utilizar y seleccione una herramienta de acotación AEC.
   Nota: También puede seleccionar la ficha Iniciogrupo Anotaciónmenú desplegable CotaCota AEC Buscar o la ficha Anotargrupo Cotas y elegir una de las herramientas de cotas disponibles allí.
2. En la paleta Propiedades, expanda Básicas General.
3. Seleccione un estilo.
4. Especifique qué objetos o puntos acotar:

   Si desea...	Entonces...
   acotar objetos especificados en el estilo de cota AEC (crea una cota asociativa)	seleccione Objetos.
   acotar el punto base de objetos que no se pueden definir en el estilo de cota AEC (crea una cota asociativa)	seleccione varios objetos.
   Acotar puntos de referencia a objetos (crea una cota asociativa)	verifique que la referencia a objetos está activada. Escriba p (designar Puntos) en la línea de comando y seleccione puntos de objetos con el cursor.
   acotar puntos no asociativos en el dibujo (crea una cota no asociativa)	verifique que la referencia a objetos está activada. Escriba p (designar Puntos) en la línea de comando y especifique puntos en el dibujo.

   Nota: Al agregar cotas AEC, no es posible seleccionar objetos especificados en el estilo y puntos no asociativos en el mismo comando. Pero sí es posible adjuntar objetos y puntos una vez que la cota se ha agregado al dibujo.

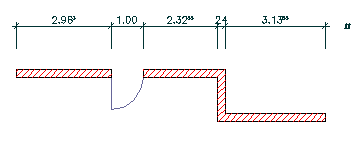

   Cotas de muro asociativas



   Cota asociativa designada en bloque multivista

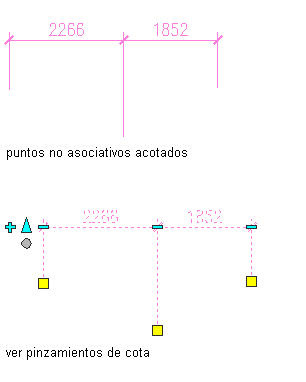

   Cota no asociativa

5. Pulse Intro.
6. Especifique el estilo, la posición, la rotación y la dirección de la nueva cota.
