Haga clic en
o seleccione Resultados > Mapas (paneles) para visualizar los mapas o las isolíneas de desplazamientos, los momentos y las tensiones obtenidos durante el análisis de la estructura.

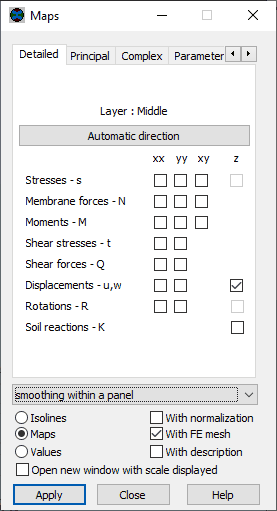

El cuadro de diálogo contiene las siguientes fichas:
Los resultados obtenidos para elementos finitos planos se presentan en sistemas de coordenadas locales definidos por el usuario que se pueden modificar en cualquier momento durante la presentación de los resultados. Los resultados obtenidos para las estructuras que contienen elementos finitos superficiales pueden presentarse en forma de isolíneas o mapas de color en los elementos seleccionados. También está disponible la opción Valores, que selecciona Descripción por defecto. Las descripciones de los valores de estructura de pletina o lámina en los centros de los elementos se mostrarán sin mapas de dibujo ni isolíneas.
Solo se puede mostrar un valor en un cuadro de diálogo. Para mostrar otros mapas de valores, realice una de las siguientes acciones:
- Seleccione el valor y haga clic en Aceptar. El mapa del valor seleccionado reemplazará al mapa actual.
- Seleccione este valor y elija Abrir nueva ventana. El mapa del valor seleccionado se mostrará en una nueva ventana y el mapa del valor anterior se conservará.
Los mapas/isolíneas presentados se pueden visualizar de tres formas.
- Descripción Si se selecciona esta opción, los mapas se muestran con una descripción de los valores de las isolíneas individuales.
- Normalizar. Si se desactiva esta opción, los mapas de la cantidad seleccionada se presentan de forma que la escala se ajuste al valor máximo y mínimo de dicha cantidad.
- Con mallado EF. Si se selecciona el mallado EF, se muestra un mapa de la cantidad seleccionada y la malla de elementos finitos generada.
Alisamiento (media de los valores).
Los resultados para los elementos finitos superficiales se determinan en los puntos de Gauss situados dentro de cada elemento. Los resultados estimados en el nudo común de los elementos adyacentes pueden diferir ligeramente en cada elemento, y es posible que las isolíneas no sean continuas. Para obtener un mapa alisado de la cantidad seleccionada, escoja la opción de alisamiento. De esta forma, se utiliza la media de los valores de un nudo teniendo en cuenta todos los valores obtenidos en los elementos adyacentes al nudo.
El alisamiento se puede aplicar de las siguientes formas.
- Sin alisamiento.
- Alisamiento global, Alisamiento según la selección. El alisamiento no tiene en cuenta los paneles a los que pertenecen los elementos. Se reconoce la selección de los elementos finitos.
- Alisado en el interior del panel. El alisamiento tiene en cuenta los paneles a los que pertenecen los elementos. Los valores del borde de dos elementos solo se alisan cuando pertenecen a un panel.

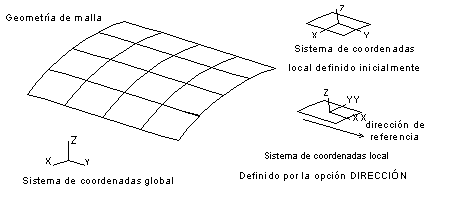

Los ejes X e Y son locales y se definen mediante la opción Dirección de la ficha Detallado. Esto define la dirección del sistema de coordenadas local principal que se utilizará (eje X). Los valores de los resultados de todos los elementos se calculan según este sistema de coordenadas rotado. Al seleccionar los resultados de elementos finitos superficiales, la dirección se puede definir introduciendo cualquier vector que defina la dirección principal. El vector seleccionado se proyecta en un elemento que finalmente define la posición del eje X local. El vector principal no puede ser perpendicular al elemento (paralelo al eje Z del elemento local). Si se selecciona esta dirección, todos los resultados serán iguales a cero.
Normalmente, todos los elementos se encuentran en una superficie cilíndrica. Al principio, los ejes X locales son paralelos al eje X global. Estos ejes se redefinen cuando se utiliza la dirección principal (de referencia), que es paralela al eje Y global.

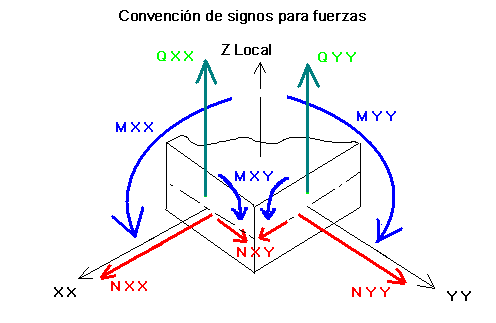

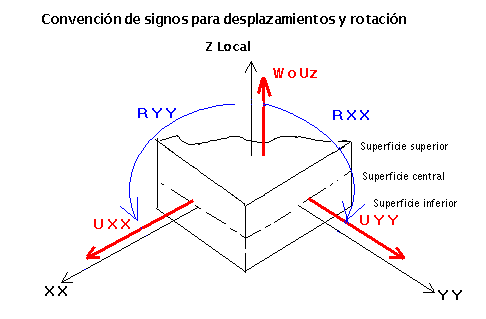

A continuación, se muestra la convención de signos aplicada a las fuerzas de los elementos finitos superficiales.
