Tworzenie rodziny wycięcia z profilu eliptycznego

Dowiedz się, w jaki sposób można modelować rodzinę wycięcia z profilu eliptycznego.

1. Utwórz nową rodzinę przy użyciu szablonu Metric Generic Model face based.rft.
2. Wybierz widok z przodu 3D.
3. Kliknij kartę Utwórzpanel Odniesienie (Płaszczyzna odniesienia).

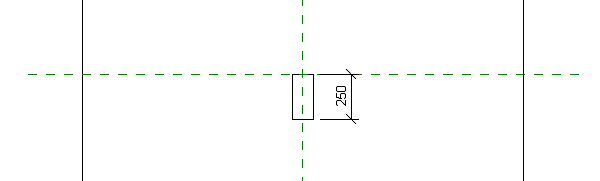

4. Umieść nową poziomą płaszczyznę odniesienia w środku wytłoczenia płyty stropowej:



5. Wybierz nową płaszczyznę odniesienia.
6. Na palecie Właściwości:
   • Określ parametr Jest odniesieniem jako Wybierz środek (rzędna).
   • Wybierz opcję Definiuje początek.
7. Kliknij kolejno kartę Utwórz panel Formy Formy wycięcia (Wytłoczenie wycięcia).
   Uwaga: Karta Utwórz jest dostępna tylko podczas pracy w Edytorze rodzin.

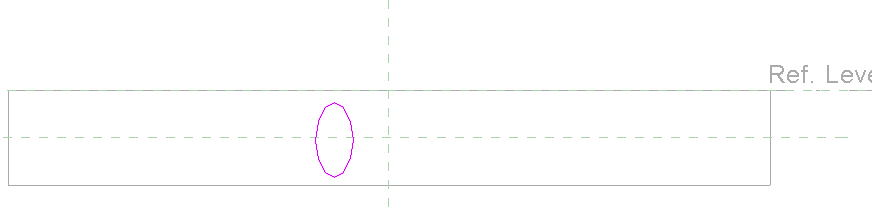

8. Utwórz nową elipsę na nowym poziomie odniesienia za pomocą narzędzia Elipsa na panelu Rysuj:



9. Wybierz elipsę.
10. Na palecie Właściwości wybierz opcję Znacznik środka widoczny.
11. Utwórz dwie linie wymiarowe od znacznika środka elipsy do początku zdefiniowanego przez płaszczyzny odniesienia:

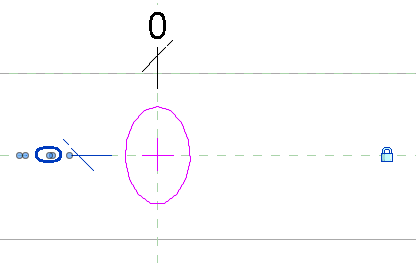

12. Wybierz elipsę, ustaw wartości obu wymiarów na 0, aby przesunąć elipsę do początku, a następnie zablokuj, aby utworzyć znacznik wiązania elipsy w miejscu początku zdefiniowanego przez płaszczyzny odniesienia:

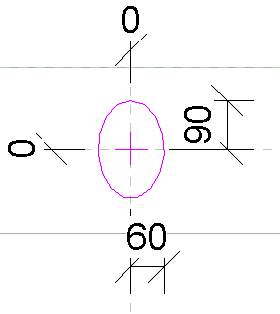

13. Utwórz linie wymiarowe dla obu promieni elipsy:



14. (Opcjonalnie) Zdefiniuj parametry linii wymiarowych dla promieni w oknie Właściwości parametrów. Na przykład Promień_pion i Promień_poz.

    Parametry typu są wymagane tylko podczas tworzenia typów rodzin dla różnych wielkości otworu.

15. Kliknij kolejno kartę Zmień | Utwórz wyciąganiepanel Tryb (Zakończ tryb edycji).

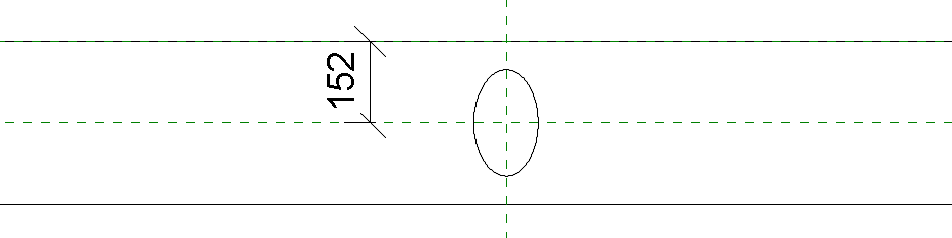

16. Utwórz linię wymiarową z wcześniej utworzonej płaszczyzny odniesienia do górnej krawędzi.

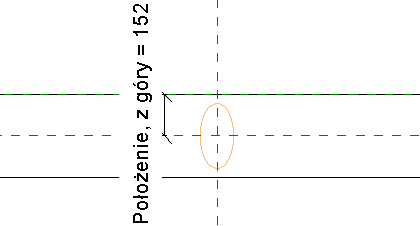

17. Dodaj do tej linii wymiarowej położenie z parametru górnego wystąpienia jako parametr współdzielony.

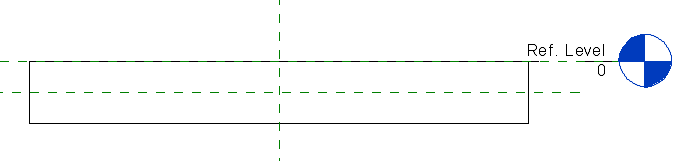

18. Otwórz widok Poziom odniesienia rzutu, a następnie wybierz obiekt wytłoczenia wycięcia. W oknie Właściwości ustaw początek wytłoczenia na 0,0, a następnie kliknij przycisk znajdujący się obok opcji Koniec wytłoczenia i powiąż go ze współdzielonym parametrem Długość wystąpienia jako parametr wystąpienia. Sprawdź, czy wytłoczenie rozpoczyna się w początku płaszczyzny odniesienia:



19. karta Utwórz panel Właściwości (Kategoria i parametry rodziny). Wybierz:
    • Cięcie formami wycięć po wczytaniu
    • Wspólne
20. Kliknij przycisk OK.
21. Kliknij kolejno kartę Utwórzpanel Właściwości (Typy rodzin).

    W tym przykładzie są tworzone dwa typy — 40x80 i 60x90:

    • Kliknij przycisk (Nowy typ), wpisz nazwę (40x80) i zmień parametry.
    • Kliknij przycisk (Nowy typ), wpisz nazwę (60x90) i zmień parametry.
22. Kliknij przycisk OK i zapisz plik.
