Tworzenie prefabrykowanego profilu podziału

Dowiedz się, w jaki sposób modelować profil podziału.

1. Można utworzyć nową rodzinę z szablonu (Metric) Division Profile.rfa.

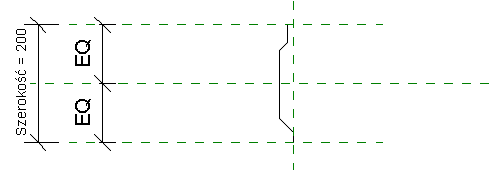

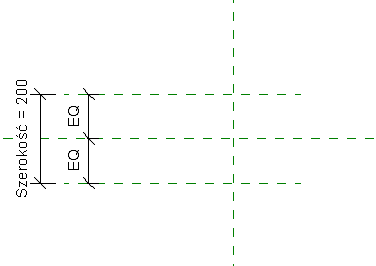

2. Narysuj profil: Utwórz Szczegóły Linia. Profil musi być zdefiniowany po lewej stronie pionowej płaszczyzny odniesienia, rozpoczynać się od dołu płaszczyzny odniesienia oraz kończyć się na górze płaszczyzny odniesienia, a także musi być linią ciągłą. Przykładowo:





   Pionowa płaszczyzna odniesienia jest krawędzią elementu pustego rdzenia.

3. Zazwyczaj konieczne będzie utworzenie profilu dla każdej grubości stropu, ponieważ trudno jest określić, która część powinna się zmieniać w przypadku użycia profilu z inną grubością.
4. Zapisz rodzinę na przykład pod nazwą C:\ProgramData\Autodesk\RVT 2023 Release\Families\[JĘZYK]\Structural Precast\Hollow Core Slab\Profile jako profil A.rfa.
