A guia Composta define ou seleciona seções compostas (seções com ramos múltiplos). As seções compostas são dois ou mais banzos conectados por batentes ou treliça. Essas seções são aplicadas como seções de pilares de coluna (seções C, seções I e ângulos), assim como seções de membros de treliça (normalmente, um conjunto de ângulos). Os cálculos estáticos para esses tipos de seção são os mesmos das seções sólidas. As características são calculadas com base na seção real sem sarrafos e treliça.

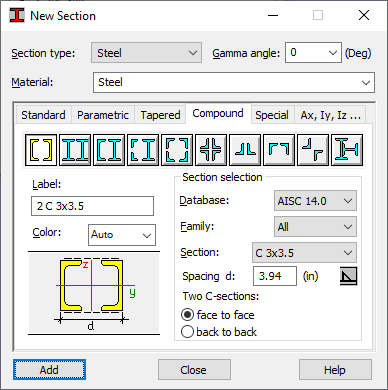

A imagem a seguir mostra a guia Composta na caixa de diálogo Nova seção.
A verificação da norma de resistência de seção composta é a mesma que para seções sólidas, considerando a rigidez equivalente para a direção em que os sarrafos estão localizados. A rigidez equivalente inclui a influência dos sarrafos e a esbeltez de um único banzo. A resistência dos sarrafos ou contraventamentos em si também é verificada.
A caixa de diálogo especifica dados para um tipo selecionado de seção composta (tipo e espaçamento de banzo). É muito importante que uma legenda para uma seção composta tenha informações sobre as seções com base nas quais os banzos de seção são definidos. Essa informação é significativa ao projetar seções compostas. Os dados sobre o método de conexão de banzo (sarrafos ou contraventamentos) são salvos nos parâmetros de norma do membro. Os parâmetros de conexões de banzo podem ser especificados na caixa de diálogo do diagrama de flambagem. Essa caixa de diálogo é aberta quando você define tipos de membros de aço. Ao projetar um membro usando uma seção composta, será possível distinguir três níveis de verificação:
- Verificação da resistência para uma seção como um todo.
- Verificação da resistência para uma seção de banzo.
- Verificação da resistência para sarrafos ou treliça.
É possível definir os seguintes elementos na guia Composto:
- Os botões na parte superior da caixa de diálogo permitem selecionar o tipo de seção composto (ramos múltiplos). Os tipos de seção disponíveis incluem: duas seções C, duas seções I, seção C e seção I, ângulo e seção C, dois ângulos e quatro ângulos.
- Legenda – Atribui uma legenda (nome) a uma seção.
- Cor – Atribui uma cor a uma seção.
- O campo Seleção de seção inclui opções que permitem definir seções de banzo. Você precisa especificar as seções dos banzos de uma seção composta, bem como os espaçamentos entre os banzos de seção. (Uma unidade de espaçamento é definida como uma unidade de dimensões de seção em Preferências). Quando
é selecionado, o campo Espaçamento não está disponível e os banzos de um membro composto estão conectados entre si por uma solda (espaçamento = 0).
Quando a opção Duas seções C está selecionada, é possível definir as seções C com relação uma à outra:
- Lados opostos.
- Face a face.
De forma similar, quando a opção Seção C e Seção I está selecionada, a seção C e a seção I poderão ser definidas como lados opostos ou face a face em relação uma à outra.
Quando a opção Dois ângulos é selecionada, os ângulos podem ser definidos com relação um ao outro:
- Adjacente com lados menores.
- Adjacente com lados maiores.
Para evitar que os erros de cálculo definam incorretamente uma seção composta, o Robot verifica se a geometria da seção está correta. Verifica se as seções de uma seção composta se sobrepõem. Se esse erro ocorrer, o Robot não permitirá salvar a seção composta.
