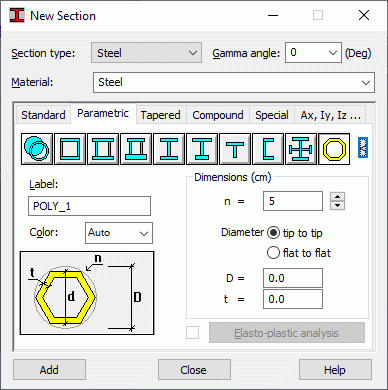

A guia Paramétrico na caixa de diálogo Nova seção permite definir ou selecionar seções criadas por usuários.
A guia Paramétrico apresenta o seguinte:
- Legenda – Especifica a legenda (nome) de uma seção. Uma legenda padrão é atribuída automaticamente, como RECT_1.
- Cor – Especifica a cor da seção.
- Tipo de seção – Conjunto de opções para selecionar o tipo de seção apropriado.
- Campos Dimensões – Grupo de campos (seus números dependem do tipo de seção) para editar as dimensões das seções.
- Tipo de membro – Especifica o tipo de membro predefinido no campo Tipo de seção.
- Ângulo gama – Especifica o ângulo gama da seção.
- Diagrama que mostra o tipo e as dimensões de seção selecionados.
Para adicionar uma seção à lista ativa:
- Selecione a seção clicando num ícone apropriado na parte superior da caixa de diálogo para exibir os campos da seção na parte Dimensões.
- Preencha os campos para definir a seção.
- Atribua qualquer tipo de membro do campo Tipo de seção à seção selecionada.
- Especifique o ângulo GAMA.
- Atribua uma legenda à seção ou use a legenda padrão. (Para uma seção I assimétrica, IASY20x20 é uma legenda padrão).
- Clique em Adicionar.
A análise elastoplástica está na parte inferior da caixa de diálogo. Por padrão, ela não está disponível (uma seção é uma seção elástica). A análise elastoplástica está disponível quando a opção ao lado dela é selecionada. Clicar em Análise elastoplástica abre a caixa de diálogo para especificar os parâmetros da análise elastoplástica.
A análise elastoplástica se torna disponível para um membro quando a propriedade elastoplástica é atribuída a uma seção.
Nota: Os seguintes tipos de seção definidos pelo usuário estão disponíveis no momento:
- Retangular
- Em forma de tubulação
- Redonda
- Caixa (2 tipos)
- Seção I com dois eixos de simetria
- Seção I com um eixo de simetria
- Seção T
- Seção C
- Seção transversal
- Seções com forma de um polígono regular. É necessário especificar o número de lados do polígono e o valor do diâmetro do círculo inscrito ou circunscrito no contorno externo do polígono. É possível representar a relação entre os diâmetros dos círculos usando a seguinte fórmula (consulte a imagem a seguir): d = D * cos (p/n), em que um ângulo = p/n, R = D/2 (raio do círculo circunscrito no contorno externo do polígono – diâmetro de ponta a ponta), r = d/2 (raio do círculo inscrito no contorno externo do polígono – diâmetro plano a plano).
Consulte também: Cálculos das propriedades dos tipos de seção selecionados
Nota: Para uma seção sólida redonda ou retangular, a espessura da parede deve ser especificada como T = 0.
