Interface do Copy Design

Saiba mais sobre a interface do Copy Design.

Agora, o Copy Design é uma caixa de diálogo sem janela restrita e com uma barra de ferramentas: ela pode permanecer aberta enquanto você usa o cliente do Vault para outros comandos e quando você adiciona arquivos a serem copiados.

Há três grandes seções da caixa de diálogo Copy Design.

Há teclas de atalho para todas as opções da caixa de diálogo Copy Design.

Barra de ferramentas

A barra de ferramentas consiste em cinco menus: Arquivo, Visualizar, Ações, Opções e Ajuda.

Menu Arquivo
Exportar	Exporte para um local desejado. Especifique o local e o formato na caixa de diálogo Salvar como.
Adicionar arquivos	Adicione os arquivos que você deseja copiar na vista principal. Consulte Copy Design – Adicionar arquivos para obter mais informações.
Limpar nó raiz	Você pode remover o nó raiz e todos os nós secundários da caixa de diálogo usando a opção Limpar nó raiz no menu de contexto. Essa opção só estará disponível se você selecionar o nó raiz.
Executar cópia	Depois que tudo estiver configurado, clique em Criar cópia para iniciar a operação de cópia. Antes da execução da operação de cópia, o Copy Design verifica as duplicatas de nome de arquivo e a permissão do usuário para a pasta.
Sair	Clique para sair da caixa de diálogo Copy Design.

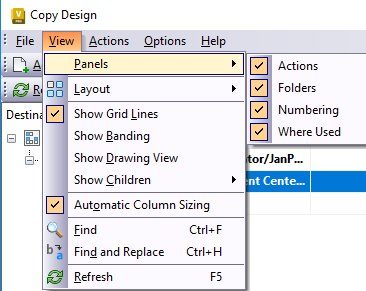

Menu Vista
Painéis	Selecione os painéis que deseja exibir na caixa de diálogo Copy Design.

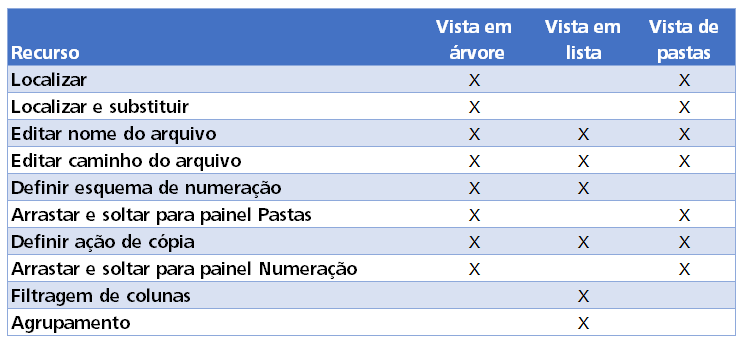

Layout	Personalize a aparência da grade principal. Você pode selecionar uma destas vistas: Vista em árvore: exibe a montagem em uma configuração organizada que mostra a hierarquia da montagem e dos arquivos associados no processo de cópia. Isso ajuda a entender a relação dos arquivos envolvidos no processo de cópia. As seguintes operações estão disponíveis na Vista em árvore: Localizar, Localizar e substituir, editar nome de arquivo, editar caminho de arquivo, definir esquema de numeração, arrastar e soltar no painel Numeração, definir ação de cópia, e arrastar e soltar no painel Pasta. Vista de lista: exibe todos os arquivos associados ao arquivo selecionado no processo de cópia. As seguintes operações estão disponíveis na Vista de lista: editar nome de arquivo, editar caminho de arquivo, definir esquema de nomes, definir ação de cópia, e filtrar e agrupar colunas. Vista de pasta: exibe a pasta de destino em que os novos arquivos serão inseridos após a conclusão do processo de cópia. As seguintes operações estão disponíveis na Vista de pasta: Localizar, Localizar e substituir, editar nome de arquivo, editar caminho de arquivo, arrastar e soltar no painel Numeração, definir ação de cópia, e arrastar e soltar no painel Pasta.
Mostrar linhas da grade	Selecione esta opção para ativar e desativar a exibição de linhas de grade na grade.
Mostrar faixas	Selecione esta opção para ativar e desativar a exibição de faixas de cores alternadas na grade.
Mostrar vista de desenho	Por padrão, o modelo selecionado e os desenhos associados são copiados. Quando a vista de desenho está ativada, o modo de visualização exibe todos os desenhos associados, e você pode configurar a operação de cópia com base nos desenhos. Agora os desenhos ficam visíveis na pasta Documentação. Para exibi-la, selecione Vista em árvore. Nota: O status Automático indica que o desenho vinculado ao arquivo receberá a mesma ação que o arquivo associado. Por exemplo, se um arquivo é marcado para cópia, o desenho associado recebe o mesmo novo nome de arquivo e é salvo no mesmo local que o arquivo associado durante a operação de cópia.
Mostrar filhos	Selecione se deseja exibir ou ocultar os anexos de modelo e os arquivos de biblioteca na vista da cópia. Por padrão, todos os arquivos de biblioteca e os anexos são definidos para cópia. No entanto, é possível atribuir diferentes ações de cópia para arquivos secundários ao exibi-los na vista do Copy Design. No menu Mostrar filhos, selecione que tipos de arquivos secundários deseja mostrar. Para isso, marque uma destas caixas de seleção ou ambas: Anexos Selecione Anexos se desejar mostrar todos os anexos de arquivo. Nota: Os arquivos com as classificações Representação de projeto e Visualização de projeto não são copiados e não ficam visíveis no Copy Design. Incluir arquivos de biblioteca Selecione Incluir arquivos de biblioteca para mostrar todos os arquivos de biblioteca associados.
Dimensionamento automático de coluna	Selecione esta opção para ativar e desativar o ajuste automático de colunas à área de visualização disponível.
Localizar	Selecione para localizar o texto. É possível pesquisar o texto na grade principal ou no painel de numeração.
Localizar e substituir	Permite localizar um texto e substituí-lo pelo texto desejado. É possível realizar a operação na janela principal ou no painel de numeração.
Atualizar	Atualize a vista principal do Copy Design para ver as alterações mais recentes para os arquivos ou a estrutura do projeto. Nota: Se arquivos dependentes estiverem cobertos, a seguinte mensagem será exibida: "Alguns dos subordinados do objeto adicionado são inacessíveis.". Um administrador deve fornecer acesso aos arquivos dependentes. Após obter acesso, atualize a vista principal do Copy Design.

Menu Ações
Copiar tudo	Selecione Copiar tudo para designar todos os arquivos na vista principal para copiar.
Copiar nós de nível superior	É possível copiar várias árvores de projeto com um comando. A seleção de Copiar nós de nível superior define todos os componentes de nível superior para copiar.
Copiar	Selecione esta opção para copiar os arquivos selecionados da grade principal. Se desejar selecionar vários arquivos de uma só vez, mantenha a tecla Ctrl pressionada.
Copiar para	Selecione esta opção para copiar os arquivos selecionados da grade principal para um local especificado. Se desejar selecionar vários arquivos de uma só vez, mantenha a tecla Ctrl pressionada. Consulte Copiar para para obter mais informações.
Copiar ramificação	Permite copiar uma ramificação completa com todos os arquivos sem alterar a estrutura de pastas original.
Copiar ramificação para	Permite copiar uma ramificação completa para uma pasta específica sem alterar a estrutura de pastas original.
Reutilizar	O arquivo é reutilizado sem que seja criada uma cópia. Essa é uma excelente maneira de minimizar cópias de um arquivo que deve ser usado em mais de uma localização de um projeto. Os arquivos reutilizados não são renomeados com qualquer esquema de numeração atribuído e mantêm todas as propriedades originais.
Reutilizar tudo	Aplica a ação de reutilização a todos os arquivos da grade principal.
Reutilizar ramificação	Aplica a ação de reutilização para o arquivo selecionado e toda a estrutura de arquivo abaixo dele. Os arquivos especificados são reutilizados na estrutura de destino e nenhuma cópia é criada.
Substituir	Substitui o arquivo selecionado por outro arquivo. O nome do arquivo copiado muda para o nome do arquivo de substituição. O mesmo arquivo pode ser copiado para várias localizações. Nota: A cópia pendente de um arquivo pode ser usada como uma substituição. Consulte Substituir para obter mais informações.
Excluir	Define a ação Excluir nos arquivos selecionados. Essa ação só pode ser usada nos arquivos de documentação principais. Se essa ação for definida em qualquer outro arquivo da estrutura, o arquivo será reutilizado durante a operação de cópia. Os arquivos que são marcados com um status de exclusão não são copiados ou reutilizados.
Ir para	Após a operação de cópia, você pode abrir a pasta de origem ou a pasta de destino usando as opções do menu de contexto.

Menu de opções
Esquemas de numeração	Selecione Esquemas de numeração para definir quais esquemas de nomes são válidos para uso em sua configuração de cópia de projeto. Também é possível definir o esquema de numeração padrão. Consulte Copy Design – Esquemas de numeração para obter mais informações.
Regras de ação	Selecione esta opção para criar, editar e excluir regras que se apliquem às operações de cópia. Cada Conjunto de regras contém um número de comportamento de arquivo e as configurações de propriedade que podem ser aplicados ao arquivo copiado com base no arquivo de origem. Consulte Copy Design – Regras de ação para obter mais informações sobre a criação e a edição de regras.
Copiar automaticamente principais	Quando a opção Copiar automaticamente principais estiver ativada, o principal de cada componente copiado também será copiado. Nota: A desativação dessa opção resulta em edições de montagens de origem para incluir a nova peça copiada.
Vincular os desenhos com modelos	Quando esta opção é selecionada, o desenho conectado a um modelo é copiado para o mesmo local e compartilha o novo nome de arquivo do modelo. A ação Automático é definida no desenho. Nota: Se houver mais de um desenho associado ao modelo, o processo de cópia exibirá um erro informando que os dois desenhos não podem ter o mesmo nome, e o processo de cópia não será executado. Para resolver o erro, exclua ou renomeie um dos desenhos.
Remover todos os anexos	Quando esta opção é selecionada, todos os anexos são removidos dos arquivos recém-criados. Por padrão, todos os anexos são anexados ao novo arquivo.
Remover objetos da lista de materiais	Quando esta opção é selecionada, as informações da lista de materiais contidas nos arquivos recém-criados são removidas durante a operação de cópia. Nota: Esses arquivos só poderão ser atribuídos a um item quando forem atualizados no aplicativo de CAD.
Selecionar referências	Por padrão, todas as referências de componente são copiadas. Quando a opção Selecionar referências está ativada, você pode escolher quais referências de um componente serão copiadas. Nota: A seleção múltipla não fica ativada quando a vista Selecionar referências é usada. Todas as referências selecionadas devem ter uma ação exclusiva. Consulte Selecionar referências para obter mais informações sobre a criação e a edição de regras.

Grade da vista principal

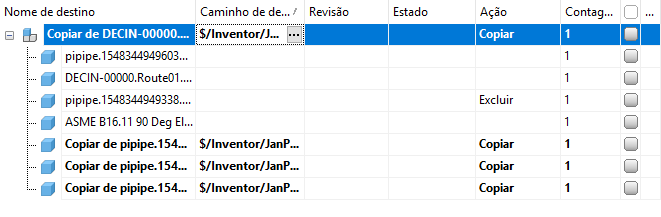

A vista principal do Copy Design mostra o nome dos arquivos disponíveis para cópia, a pasta de destino, a ação que será executada no arquivo, a revisão e o estado do arquivo e quantas instâncias (Contagem) do arquivo ocorrem na lista atual.

Dica: Por padrão, os nomes de arquivos de referência são definidos com o nome do arquivo de destino quando uma ação é atribuída. É possível visualizar o painel Numeração para identificar os arquivos por nome original ou adicionar o Nome do arquivo (Histórico) à vista principal.

Também é possível gerenciar ações de cópia e personalizar a vista na vista principal.

Painel de navegação

Simplifique a interface do Copy Design ao desencaixar painéis, alterar a posição de encaixe ou desativar os painéis para que não sejam exibidos.

Há quatro tipos diferentes de painéis de navegação.

Usado onde	O painel Usado onde permite rastrear a origem e o destino dos objetos de cópia. Já que é possível substituir arquivos existentes por instâncias não comprometidas dos arquivos que estão sendo copiados, isso significa que a instância copiada pode ter vários destinos. Use a guia Usado onde para assegurar que os arquivos sejam copiados para as localizações corretas. Consulte Painel Onde é usado para obter mais informações.

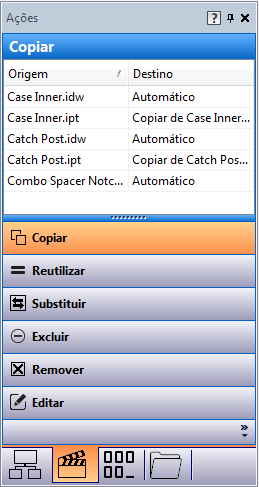

Ações	O painel Ações permite rever quais operações são atribuídas para execução em arquivos na vista principal. Uma vez que você tenha configurado os arquivos na vista principal, é possível usar o painel Ações para filtrar os arquivos com base em sua operação atribuída. As operações atribuídas incluem operações de cópia, reutilização, substituição, exclusão e edição. Nota: Você também pode definir operações de ação arrastando e soltando arquivos da grade principal no botão da operação desejada no painel Ações. Consulte o painel Ações para obter mais informações.
Numeração	O painel Numeração exibe todos os arquivos selecionados para copiar. Ele também mostra o nome original e o novo nome para cada arquivo selecionado. A grade exibe as opções de renomear restantes com base nos esquemas de numeração disponíveis. Na grade do painel Numeração, é possível editar certos campos e esquemas individuais de numeração. Consulte o painel Numeração para obter mais informações.
Pastas	O painel Pastas permite revisar as pastas de origem e de destino para a operação de cópia do projeto Este é um excelente método para confirmar se os arquivos necessários foram selecionados e serão copiados para a localização correta. Você pode agrupar os arquivos selecionados para operações com base na localização da pasta. Você também pode arrastar e soltar arquivos entre pastas ou da grade principal para executar uma cópia. Consulte o painel Pastas para obter mais informações.

Ocultar ou mostrar painéis

Na caixa de diálogo Copy Design, clique em Vista > Painéis.
Selecione os painéis que você deseja mostrar na interface do Copy Design.

Encaixar ou desencaixar painéis

Selecione a barra de título de um painel encaixado e arraste-o para fora da grade principal para desencaixá-lo.
Clique duas vezes na barra de título de um painel desencaixado para reencaixá-lo automaticamente.

Configurar as preferências de encaixe

Clique com o botão direito do mouse na barra de título do painel e selecione uma das seguintes opções:
- Flutuante para desencaixar o painel e movê-lo em qualquer lugar na tela do Copy Design.
- Encaixe para encaixar de novo um painel que foi anteriormente definido como Flutuante.
- Utilize Ocultar automaticamente para recolher o painel automaticamente quando ele não estiver em uso. O ícone é exibido no lado direito da interface e pode ser clicado para abrir o painel.
- Fechar para fechar o painel e ocultá-lo da vista.
