使用阵列修改器在曲面上创建缝合

以下工作流介绍了如何使用阵列修改器在曲面上创建缝合。它重点介绍曲面分布方法，并使用其他阵列修改器卷展栏来构建和调整阵列。

创建曲面

让我们创建将应用缝合的曲面。

1. 创建平面。
2. 将弯曲修改器应用到平面。
   此示例使用以下参数：

   • Angle：-60.0
   • Direction：90.0
   • Bend Axis：Y
3. 将编辑多边形修改器应用到平面。

   稍后，您将在此工作流中使用编辑多边形修改器选择平面上的边。

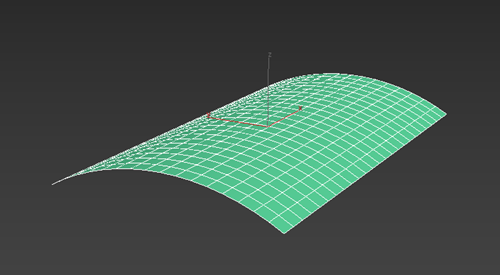

   现在，平面已准备好进行缝合。



创建缝合

可以创建圆形样条线并进行调整，使其看起来像单个缝合。

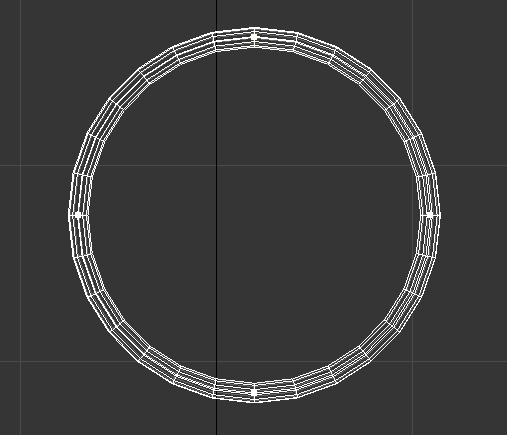

1. 创建圆形样条线。
2. 在“Modify”面板中，在“Rendering”卷展栏中设置以下参数：
   • Enable in Renderer：On
   • Enable in Viewport：On
   • Thickness：增大或减小此值，直到达到所需的缝合厚度
3. 将编辑样条线修改器应用到圆形。
4. 在主工具栏上，启用 Use Selection Center 。
5. 在“Modifier”堆栈中，选择“Vertex”子对象模式。

6. 选择圆形中间的两个顶点。
7. 将圆形缩放为扁平的椭圆形。
8. 在“Segment”子对象模式下，选择半个圆形并将其删除。


   其余分段现在看起来更像单个缝合。

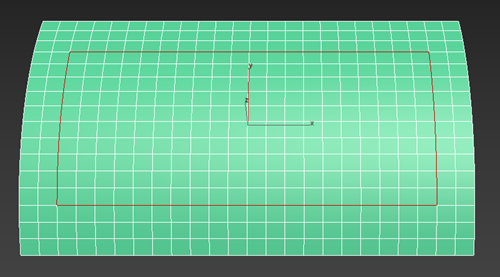

选择边以创建缝合路径

“Surface”分布方法使用目标曲面的特征点（边、面或顶点）创建克隆。在此示例中，我们将选择平面（目标曲面）上的边。

1. 选择平面。
2. 在“Modifier”堆栈中，选择“Edge”子对象模式。

3. 选择平面上的边。

4. 按住 Shift 键并选择边以将其从所选内容中移除，直到只剩下外部边。


创建缝合阵列

1. 选择圆形（缝合）。
2. 在“Modify”面板中，从“Modifier List”中选择“Array”。
   注： 确保阵列修改器位于修改器堆栈的顶部。


3. 在阵列修改器的“Distribution”卷展栏中，设置以下参数：
   • Distribution method：Surface
   • Layout method：Edge Center
   • Pick Surface：平面

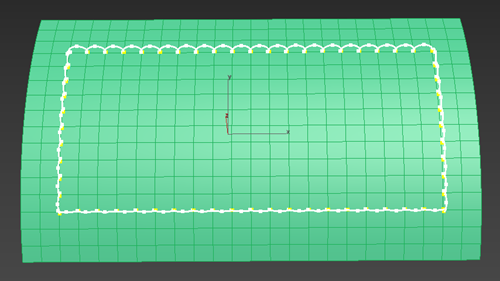

   在所选内容的每个边中心上放置一个克隆（缝合）。


4. 在阵列修改器的“Transform”卷展栏中，设置以下参数：
   • Local Rotation X：90

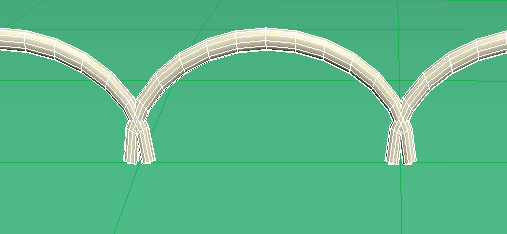

     缝合现在垂直于平面。



调整缝合

让我们进一步调整，使缝合靠近平面的曲面，而不重叠。

1. 在“Modifier”堆栈中，选择“Circle”。

2. 在“Modify”面板中，在“Parameters”卷展栏中设置以下内容：
   • Radius：减小圆形的半径，直到缝合之间没有重叠

3. 在“Modifier”堆栈中，选择“Array”。

4. 在阵列修改器的“Transform”卷展栏中，设置以下参数：
   • Position Y：减小此值，直到克隆与平面相交。在此示例中，此值设置为 -3.0

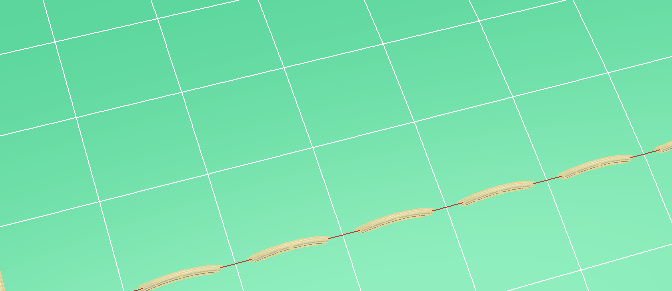

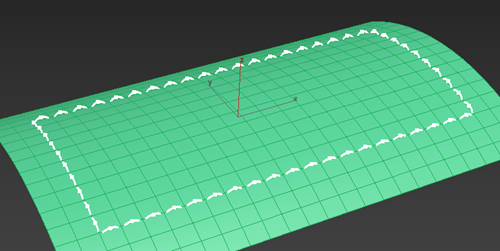

现在，缝合成功地放在平面上。

进行其他更改

阵列修改器是参数化的，这意味着在创建阵列后，可以对原始圆形（缝合）或克隆进行更改。您可以尝试以下调整：

• 更改圆形的半径以使缝合更长
• 更新平面上的边选择。对所选内容进行更改时，将动态地添加或移除克隆
  • 选择平面，并确保“Edge”子对象模式处于选中状态
  • 按住 Ctrl 键并单击边以添加克隆，和/或按住 Shift 键并单击以移除克隆
