在二维立面中使用夹点编辑线条的步骤

执行以下步骤可以在二维立面中编辑线条。您可以将选定的线条指定给固定显示构件，该构件决定所生成的每个立面的显示，也可以将线条指定给您所定义的显示构件。将线条指定给显示构件后，您可以修改显示特性（可见性、颜色、图层、线宽、线型与线型比例），以修改线的显示。

1. 选择立面。

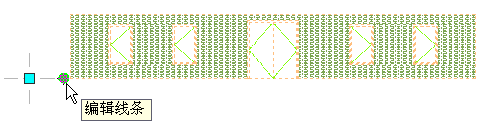

2. 选择“编辑线条”夹点。


   此时将打开“在位编辑”选项卡。

3. 依次单击“在位编辑”选项卡 “轮廓”面板 “缩放到”以缩放到立面。
4. 选择要编辑的线条。
5. 依次单击“在位编辑”选项卡 “轮廓”面板 “修改构件”。

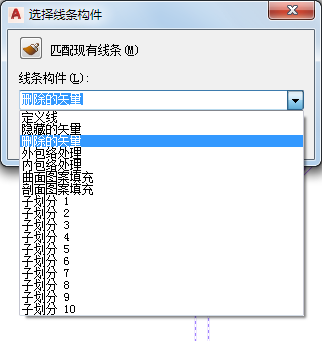

6. 选择要在其上放置线条的构件。例如，如果您要隐藏线条，请在“线条构件”中选择“删除的矢量”。


   您也可以单击 （匹配现有线条），然后选择立面中您要匹配其显示构件的线条。

7. 单击“确定”。
8. 若要完成线条的编辑过程，请依次单击“在位编辑”选项卡 “编辑”面板 “完成”以保存所有修改，或者依次单击“在位编辑”选项卡 “编辑”面板 “取消”以放弃对线条的修改，然后退出在位编辑任务。
