Neue Funktionen im AutoCAD Electrical 2024-Toolset

Erfahren Sie mehr über die neuen Funktionen in dieser Version des AutoCAD Electrical 2024-Toolsets. Technische Details finden Sie in den Versionshinweisen.

Highlights

Stromlaufplansymbol-Tabelle

Erstellen Sie eine Stromlaufplansymbol-Tabelle aus Stromlaufplanberichten.

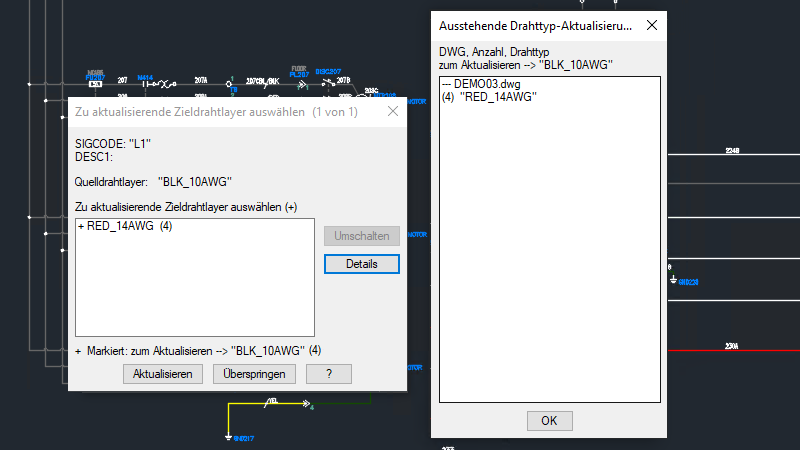

Drahttypsynchronisierung

Der Drahttyp kann jetzt für alle Zieldrähte im Netzwerk mit der gleichen Signalbezeichnung in den Zeichnungen synchronisiert werden.

Aktivitätseinblicke

Aktivitätseinblicke zeigen eine Übersicht über die vergangenen Aktionen, die Sie oder andere Benutzer in Bezug auf Ihre Zeichnungen durchgeführt haben.

Intelligente Blöcke: Platzierung

Die neue Funktion für intelligente Blöcke bietet Platzierungsvorschläge, die davon abhängen, wo Sie den Block zuvor in der Zeichnung platziert haben.

Intelligente Blöcke: Ersetzen

Ersetzen Sie bestimmte Blockreferenzen, indem Sie sie aus einer Palette vorgeschlagener ähnlicher Blöcke auswählen.

Markierungsassistent

Diese Version enthält Verbesserungen am Markierungsassistenten, die das Importieren von Markierungen in Ihre Zeichnung erleichtern.

Aktualisierungen für Band

Die Bandumgebung wurde weiter verbessert und enthält jetzt den neuen Befehl VONBANDKOPIER und neue Steuerelemente für Einstellungen im Werkzeugkasten.

Verbesserungen für Autodesk Docs

Verbesserte Leistung und Navigation auf der Registerkarte Start für Zeichnungen, die in Autodesk Docs gespeichert sind.

Aktualisierungen auf der Registerkarte Start

Die Registerkarte Start wurde in dieser Version weiter verbessert, darunter neue Optionen zum Sortieren und Durchsuchen von zuletzt verwendeten Zeichnungen.

Menü der Registerkarte Datei

Über das neue Menü auf der Registerkarte Datei können Sie zwischen Zeichnungen wechseln, Zeichnungen erstellen oder öffnen, alle Zeichnungen speichern, alle Zeichnungen schließen und vieles mehr.

Menü der Registerkarte Layout

Verwenden Sie das neue Menü der Registerkarte Layout, um zwischen Layouts zu wechseln, ein Layout aus einer Vorlage zu erstellen, Layouts zu publizieren und vieles mehr.

Weitere Funktionen

Hersteller-Kataloginhalt

Im AutoCAD Electrical 2024-Toolset stehen neue Hersteller-Kataloginhalte zur Verfügung.

Qualitätsverbesserungen

SPS-Datenbank: Es können jetzt mehrere Baugruppen mit den SPS-Modulen im Dialogfeld SPS-Datenbankdatei-Editor verknüpft werden.

Stecker: Der übergeordnete Anschluss des Steckers wird jetzt basierend auf den Kataloginformationen ausgefüllt.

Symbolgenerator: Der BTESTBLOCK-Arbeitsablauf blendet die Drahtverbindungen des Anschlusses im Attributeditor des Symbolgenerators nicht mehr aus.

Navigieren: Im Dialogfeld Navigieren für Kabelbezeichnungen werden jetzt alle Zeichen angezeigt.

Betriebsmittel: Der ANZ-Wert wird nun zwischen Stromlaufplan- und Schaltschrank-Betriebsmitteln synchronisiert.

MS Access Database Engine: Das Dialogfeld Access Database Engine installieren zeigt für einige Szenarien beim Starten von AutoCAD Electrical keinen falschen Alarm mehr an.

Symbole: Verbesserungen beim Umschalten des Schließer/Öffner-Kontakt-Arbeitsablaufs.

Neu erstellen: Unterstützung für große Projekte im Arbeitsablauf für das Neuerstellen.

Weitere Verbesserungen

Systemvariable PDFSHX: Setzen Sie PDFSHX auf 2, um Textobjekte zu speichern, die SHX-Schriftarten als ausgeblendeten Text verwenden, wenn die Zeichnung in eine PDF-Datei exportiert wird. Dadurch kann der Text in der PDF-Datei durchsucht und ausgewählt werden.

Verbesserungen am Manager für Planungsunterlagen (Web): Im Folgenden finden Sie eine Liste der Verbesserungen, die seit der vorherigen Version am Manager für Planungsunterlagen für Web vorgenommen wurden.
  • Automatische Verwaltung von Plansatzsperren
  • Auswahl mehrerer Pläne zum Publizieren
  • Möglichkeit zum Publizieren in einer mehrseitigen PDF-Datei oder separaten PDF-Dateien für die einzelnen Pläne
  • Kontrolle über den PDF-Namen und -Speicherort
  • Option zum Überschreiben vorhandener Dateien beim Publizieren und bei eTransmit
  • Kontrolle über den Namen und Speicherort der eTransmit-Datei
  • Kontrolle über den Speicherort für neue Pläne
  • Schaltfläche Plansatz öffnen zur Palette hinzugefügt
3D-Grafik: Im Folgenden finden Sie eine Liste der Verbesserungen, die an den visuellen Stilen Schattiert (schnell) und Schattiert mit Kanten (schnell) vorgenommen wurden.
  • Unterstützung für Map 3D und Civil 3D
  • Unterstützung für große Koordinatensysteme
  • Auswahl (Zaun, Lasso, Polygon)
  • Unterstützung für den Papierbereich
  • Unterstützung für Punktwolken
  • Linienstärken
  • Fading für XRefs und gesperrte Layer
  • Allgemeine Verbesserungen bei Stabilität, Wiedergabetreue und Leistung
2D-Grafik: Im Folgenden finden Sie eine Liste der Verbesserungen, die am 2D-Grafiksystem vorgenommen wurden.
  • Die Pan-Leistung für Zeichnungen mit Rasterbildern oder Abdeckungen wurde verbessert.
  • Die Anzeigegeschwindigkeit für den Bandhintergrund, den Markierungsimport und den Markierungsassistenten sowie den ViewCube wurde verbessert.
  • Leistungsverbesserung beim Wechseln des Layouts
Anmerkung: Aktivieren Sie die Hardwarebeschleunigung, um die Leistung und Reaktionsgeschwindigkeit von AutoCAD zu verbessern.
