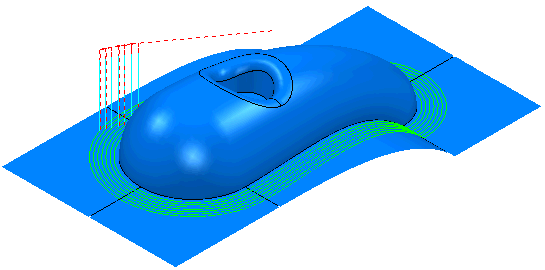

Verwenden Sie die Musterschlichten-Strategie zur Erstellung eines Werkzeugwegs mithilfe der Projektion eines Musters oder eines Werkzeugwegs auf das Modell. Das Muster kann eine beliebige Anzahl offener oder geschlossener Segmente enthalten.
Bei der Musterbearbeitung ist keine Oberflächengeometrie direkt aus dem Muster verfügbar. Zum Festlegen einer Position wird ein Projektionsverfahren verwendet. Somit kann ein großer Abstand zwischen Werkzeug und Muster auftreten.
Folgende Seiten sind mit der Musterschlichten-Strategie verknüpft:
- Musterschlichten – Die Hauptseite zum Definieren eines Musterwerkzeugwegs.
- High Speed – Einstellungen, um Bögen in inneren Ecken anzulegen, damit plötzliche Änderungen der Werkzeugrichtung verhindert werden, was für die High Speed-Bearbeitung unbedingt erforderlich ist.
- Modellschäden vermeiden – Die Einstellungen, um festzulegen, wie mit dem Werkzeugweg verfahren werden soll, wenn eine Fläche Profilieren an der niedrigsten Position verhindert. Diese Seite ist nur verfügbar, wenn Sie Kollisionsprüfung auf der Hauptseite wählen.
- Mehrfachschnitte – Die Einstellungen, um mehrere Profilierdurchläufe zu ermöglichen.
- Automatische Überprüfung – Einstellungen, die den Werkzeugweg beim Berechnen automatisch überprüfen.
Die verbleibenden Seiten sind geläufige Werkzeugwegstrategie-Seiten.
