Pour spécifier un alignement pour un élément de remplissage de bloc porte/fenêtre

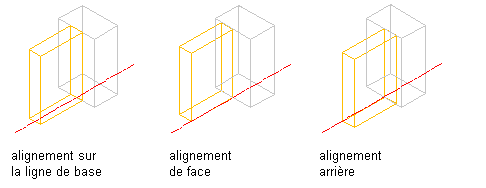

Cette procédure permet d'aligner un élément de remplissage de manière à le centrer sur la ligne de base du bloc porte/fenêtre ou à le placer devant ou derrière cette ligne. Dans une vue en plan, la face avant d'un bloc porte/fenêtre (dessiné de la gauche vers la droite) est située en dessous de la ligne de base et la face arrière est située au-dessus.

Spécification des alignements des éléments de remplissage des blocs porte/fenêtre

1. Cliquez sur l'onglet Gérergroupe de fonctions Style et affichageGestionnaire des styles.
2. Développez Objets architecturaux Styles de blocs porte/fenêtre.
   Remarque : Vous pouvez également sélectionner un bloc porte/fenêtre dans le dessin et cliquer sur l'onglet Bloc porte/fenêtre groupe de fonctions Général liste déroulante Modifier le style Styles de blocs porte/fenêtre.
3. Sélectionnez un style de bloc porte/fenêtre.
4. Cliquez sur l'onglet Règles de conception.
5. Dans le volet gauche, sélectionnez Eléments de remplissage sous Définitions d'éléments.
6. Sélectionnez une définition d'élément de remplissage ou cliquez sur et créez-en une nouvelle.
7. Sélectionnez un alignement : Face, Centre ou Arrière.
8. Cliquez sur OK.
