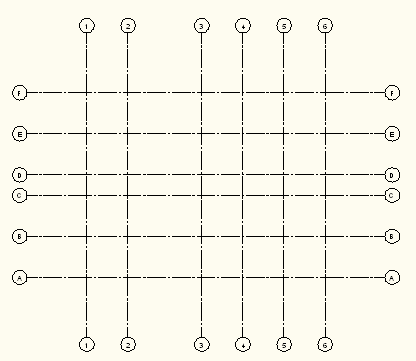

Pour créer une grille améliorée avec des travées de grille de tailles différentes

Vous pouvez créer une grille avec des travées de grille de tailles différentes.

1. Cliquez sur l'onglet Début groupe de fonctions Construction liste déroulante Grille de poteaux Grille de poteaux améliorée.

   Vous pouvez également sélectionner l'outil Grille de poteaux personnalisée améliorée dans la palette d'outils Conception.

2. Dans la boîte de dialogue Grille de poteaux, cliquez sur les boutons radio Orthogonale ou Radiale.
3. Cliquez sur l'onglet Haut ou Radiale.
4. Sous Taille de travée/Angle de travée, saisissez la première travée de grille en cliquant sur la valeur souhaitée dans la liste de valeurs préconfigurées.
5. Pour une grille avec des travées de tailles différentes, il est nécessaire d'ajouter une ligne pour chaque travée. Pour ajouter une nouvelle ligne pour une travée, sélectionnez la valeur souhaitée dans la liste de la partie gauche et cliquez dessus.
   Conseil : Si les valeurs préconfigurées ne contiennent pas les tailles voulues, vous pouvez modifier directement la ligne après l'avoir ajoutée ou modifier la liste des valeurs préconfigurées par défaut.
6. Accédez à l'onglet Gauche ou Arcs et ajoutez des travées de grille à cet emplacement de la même manière.
7. Au besoin, définissez d'autres propriétés pour votre grille.
8. Appuyez sur la touche Entrée et insérez la grille dans le dessin.
   Remarque : Après avoir inséré la grille, vous pouvez raccourcir ou allonger la taille de travée manuellement. La nouvelle taille de travée est automatiquement mise à jour dans le tableau d'entrée de la boîte de dialogue Grille de poteaux.
