- Cliquez sur l'
. Vous pouvez également sélectionner l'outil Grille de poteaux personnalisée améliorée dans la palette d'outils Conception.

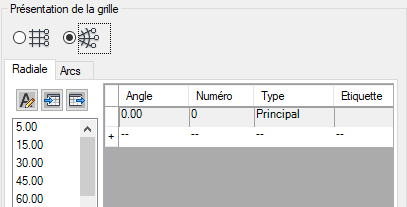

- Dans la boîte de dialogue Grille de poteaux, cliquez sur le bouton radio Radiale.
- Cliquez sur l'onglet Radiale.
- Pour ajouter la première travée à la grille, déterminez l'angle souhaité (par exemple 15°) et cliquez sur la valeur correspondante dans la liste de valeurs dans la partie gauche. Conseil : Vous pouvez modifier directement la valeur de l'angle de la travée après l'avoir saisie ou modifier la liste des valeurs préconfigurées par défaut.
- Pour une grille comportant des angles réguliers, vous avez deux options de génération de travées de grille :
- Sous Nombre, saisissez le nombre de travées de grille que vous voulez voir dans la grille. Cela génère le nombre spécifié de travées d'angle identiques. Il s'agit de la manière la plus rapide mais elle ne permet pas de définir des types de numérotation de grille différents pour des lignes individuelles ou de changer la largeur d'une travée spécifique après l'insertion.
- Cliquez dans la partie droite de la dernière ligne. Cela ajoute une nouvelle ligne avec les mêmes paramètres que la dernière. Conseil : Vous pouvez aussi sélectionner une ligne entière (cliquez sur la partie gauche de la ligne), cliquez avec le bouton droit de la souris et utilisez la commande copier-coller.
- Sous Type, choisissez si la ligne de grille limitant la travée doit être étiquetée en tant que ligne de grille principale ou secondaire. Par défaut, les lignes de grille principales sont choisies. Remarque : La colonne Etiquette est en lecture seule et montre l'étiquette de grille pour la ligne de grille associée. Vous pouvez changer l'étiquetage de la grille dans les Paramètres de bulles ci-dessous.
- Saisissez une valeur pour le rayon interne de la grille.
- Définissez si la grille doit être développée dans le sens horaire ou trigonométrique.
- Accédez à l'onglet Arcs et ajoutez des travées de grille à cet emplacement de la même manière.
- Si besoin est, définissez d'autres propriétés pour votre grille :

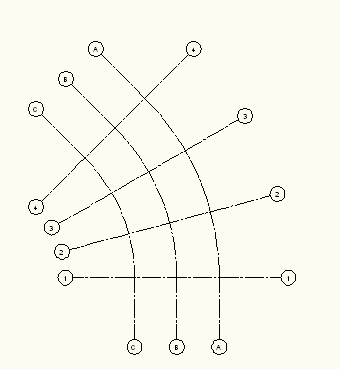

- Appuyez sur la touche Entrée et insérez la grille dans le dessin.
Ceci permet de libérer de l'espace pour la travée de la grille.
