Pour créer une grille améliorée avec des lignes de grille variables pour chaque côté

Vous pouvez définir un nombre différent de lignes de grille pour chacun des quatre côtés de grille :

1. Cliquez sur l'onglet Début groupe de fonctions Construction liste déroulante Grille de poteaux Grille de poteaux améliorée.

   Vous pouvez également sélectionner l'outil Grille de poteaux personnalisée améliorée dans la palette d'outils Conception.

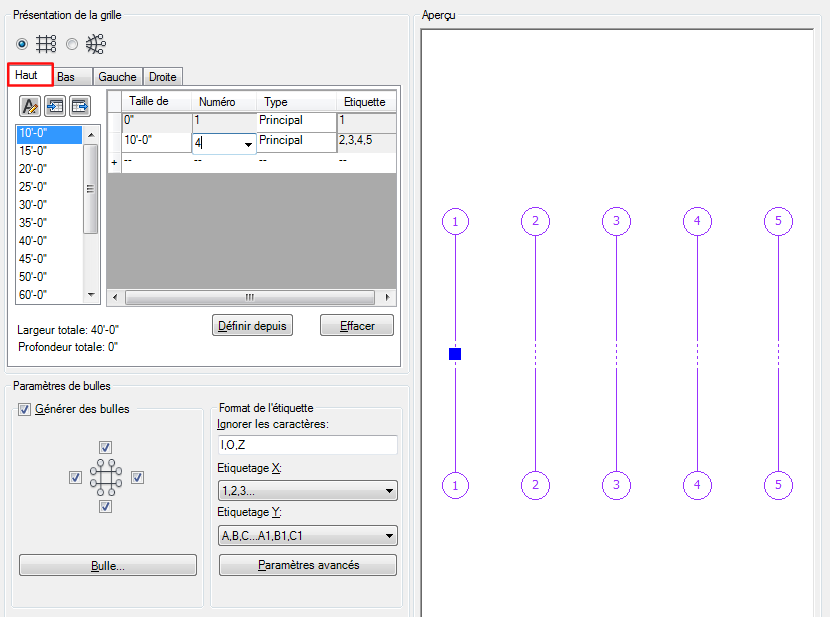

2. Tout d'abord, générez la présentation de grille pour le côté ayant le plus grand ensemble de lignes de grille. Par exemple, si vous voulez créer une grille ayant les lignes 1, 2, 3, 4, 5 en haut et 1, 3, 4, 5 en bas, vous devez d'abord sélectionner l'onglet Haut et entrer les quatre travées de grille à la distance souhaitée.

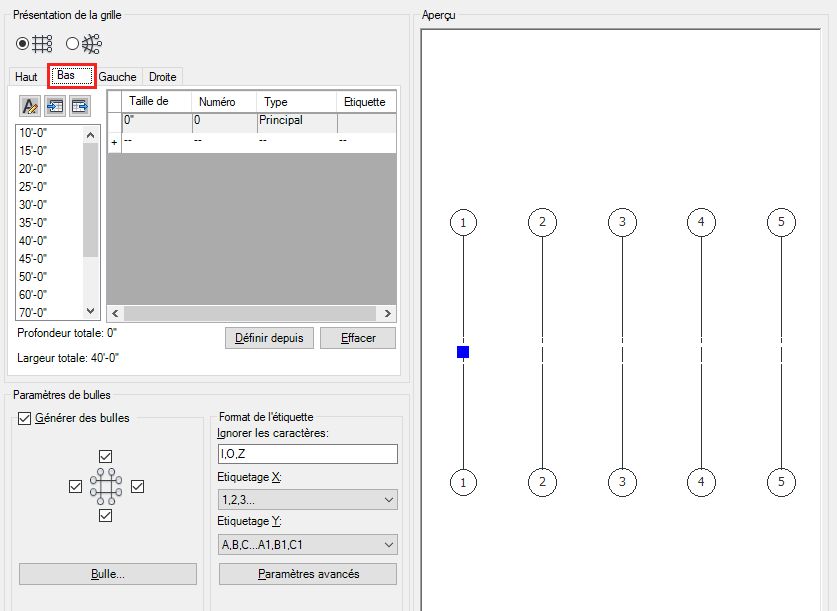

3. Passez ensuite à l'onglet Bas. Vous verrez que bien qu'aucune travée de grille n'a été configurée, toutes les lignes de grille du côté Haut ont été dessinées par le bas. Il s'agit du paramètre par défaut.

   Conseil : La fenêtre d'aperçu affiche toutes les lignes de grille définies dans l'onglet sélectionné en violet. Les lignes de grille définies précédemment dans l'onglet non actif sont affichées en noir.

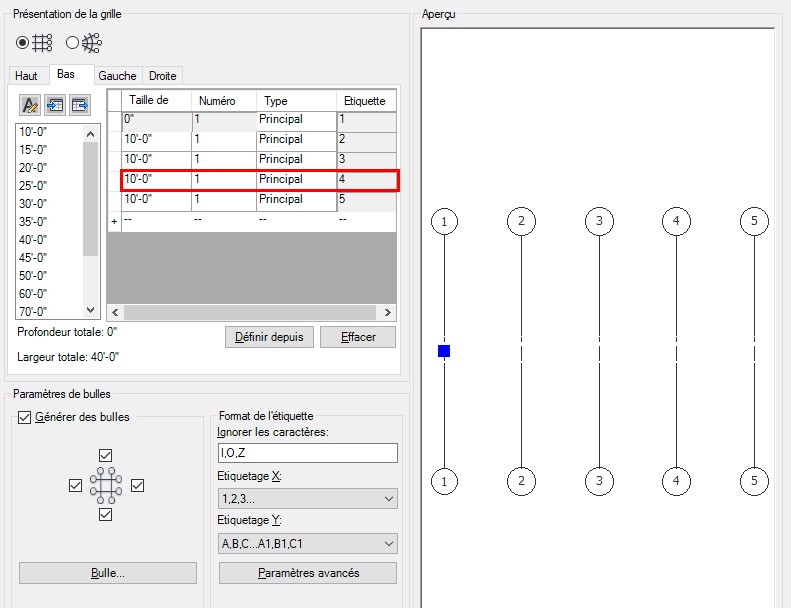

4. Maintenant, commencez à ajouter des travées pour la partie basse de la grille avec la même taille que celles de la partie haute. Vous verrez que la couleur des lignes de grille passe du noir au violet, indiquant que ces lignes sont définies dans la partie basse.
   Remarque : La première et la dernière lignes de la grille s'étendent jusqu'aux deux côtés par défaut.

   A partir de là, vous avez un ensemble incomplet de travées de grille pour l'onglet Bas. Si cela correspond déjà à la configuration dont vous avez besoin (comme dans l'exemple ci-dessous), vous pouvez positionner la grille dans le dessin ou basculer vers les onglets Gauche/Droite pour définir les lignes horizontales.

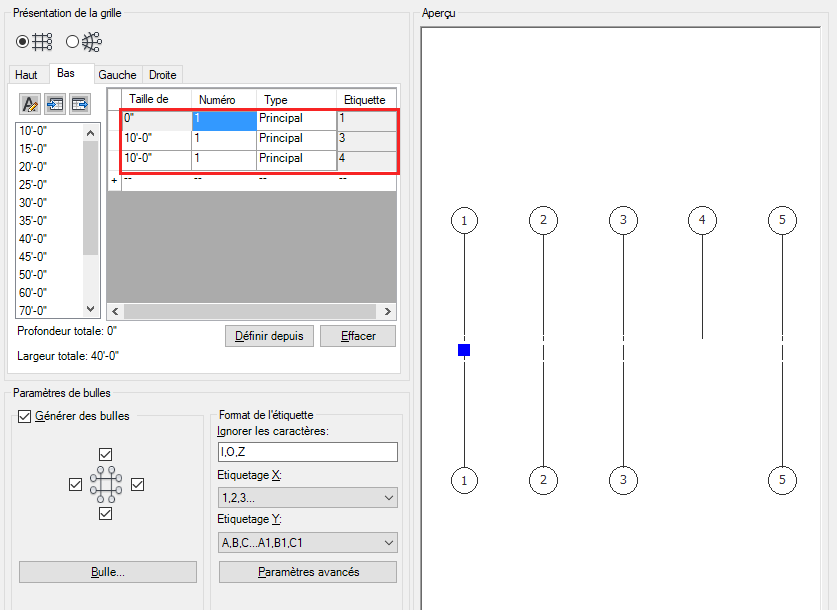

5. Si vous n'obtenez pas le résultat voulu, remplissez la partie basse de la grille jusqu'à avoir une travée de grille de moins que dans la partie haute. Cette opération est nécessaire car la ligne de grille finale est toujours dessinée des deux côtés. Dans cet exemple, nous avons ajouté 4 travées (5 lignes de grille) pour le haut. Si vous voulez en avoir une de moins pour le bas, ajoutez seulement trois travées pour la partie basse :

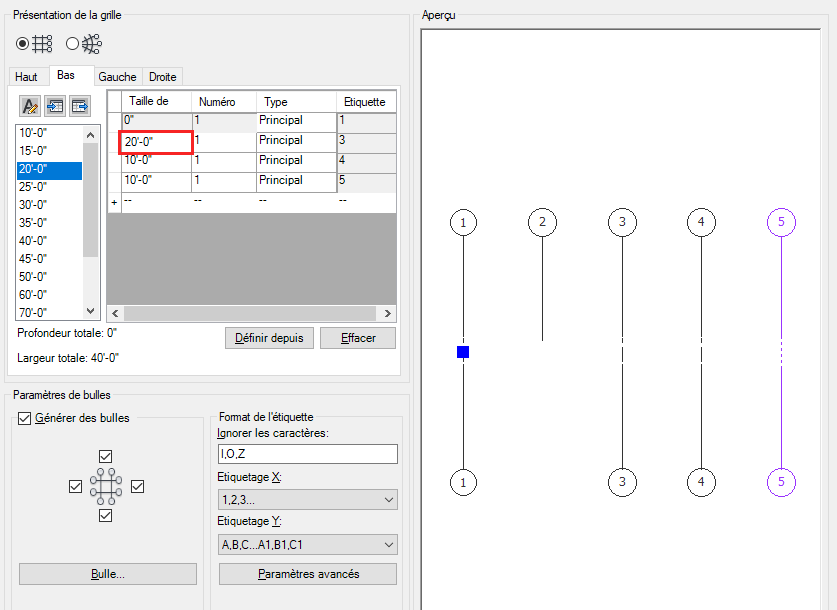

6. Pour exclure une ligne de côté, il faut élargir la travée jusqu'à doubler sa taille. Par exemple, si vous voulez exclure la ligne 2, alors la première travée doit alors passer de 3 000 mm à 6 000 mm :



   Maintenant, la première travée s'étend sur deux travées en bas, ce qui donne quatre lignes de grille au lieu de cinq. Vous pouvez alors basculer vers l'onglet Gauche pour modifier l'autre axe de la grille ou appuyer sur la touche Entrée pour positionner la grille dans le dessin.

   Remarque : Vous pouvez également procéder de manière inverse et créer un ensemble complet de lignes de grille sur l'onglet Haut, les copier et les coller dans l'onglet Bas, puis commencer à supprimer et modifier les lignes individuelles le cas échéant.
