La modifica dinamica rappresenta una modalità speciale di modifica che consente di intervenire su componenti oggetto basati su polilinea o profilo direttamente sullo schermo; al contempo l'accesso ad altre funzioni di modifica è limitato. Ad esempio, in modalità di modifica dinamica è possibile apportare modifiche ad una mazzetta, ma non salvare e chiudere il disegno. Quando si disattiva la modalità di modifica dinamica, è possibile scegliere se ignorare le modifiche, sovrascrivere con le modifiche la definizione di componente esistente o salvarle come nuova definizione.
Quando si attiva la modalità di modifica dinamica, viene disegnato un profilo temporaneo intorno all'oggetto o al componente sottoposto a modifica.

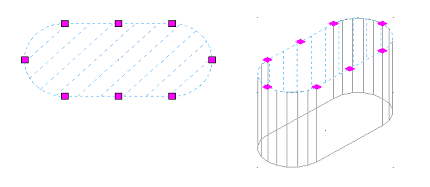

Profilo di modifica dinamica di elementi massa estrusi
Nell'interfaccia utente l'attivazione della modalità di modifica dinamica è indicata dai seguenti elementi distintivi:
- Nella barra multifunzione viene visualizzata la scheda Modifica dinamica contestuale relativa al componente selezionato.

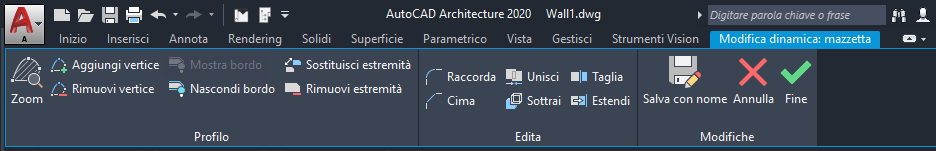

Scheda Modifica dinamica specifica delle mazzette
- Se si fa clic con il pulsante destro del mouse su un componente modificabile, viene visualizzato un menu di scelta rapida in cui sono disponibili comandi per la modifica del componente e per disattivare la modalità di modifica dinamica.
- I componenti oggetto modificabili vengono visualizzati con un colore e un tratteggio diversi. È possibile modificare la visualizzazione dei componenti impostando un altro colore, spessore linea e tratteggio.
- Quando è attiva la modalità di modifica dinamica numerosi comandi, ad esempio la chiusura o il salvataggio del disegno, sono disattivati. Per accedervi è necessario uscire dalla modalità di modifica dinamica.
In alcuni casi vengono create più entità di modifica dinamica nell'ambito di una singola sessione di modifica. È il caso dei muri che hanno più sweep o modificatori oppure delle solette del tetto e solette caratterizzate da una gronda e una sottogronda. Nel corso della sessione è possibile apportare modifiche a tutti gli elementi sopraindicati. Quando si disattiva la modalità di modifica dinamica, tutte le modifiche vengono salvate o ignorate.
